接触实体: “侧面没有四个边界曲线”

在建模接触实体时,请注意,两个接触面之间的每个连接侧面都将作为一个包含4条边界线的简单面进行建模。

如果不考虑该建模规则,那么有限元网格将无法生成。 在这种情况下,程序将显示以下错误信息:“侧面[Surface No.]没有四个边界曲线”。

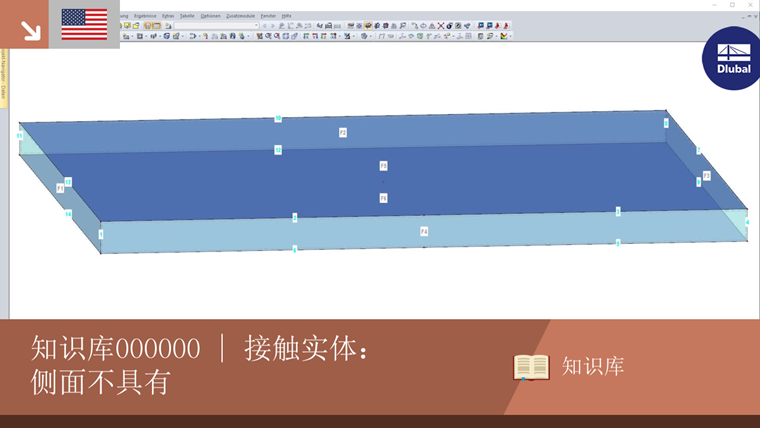

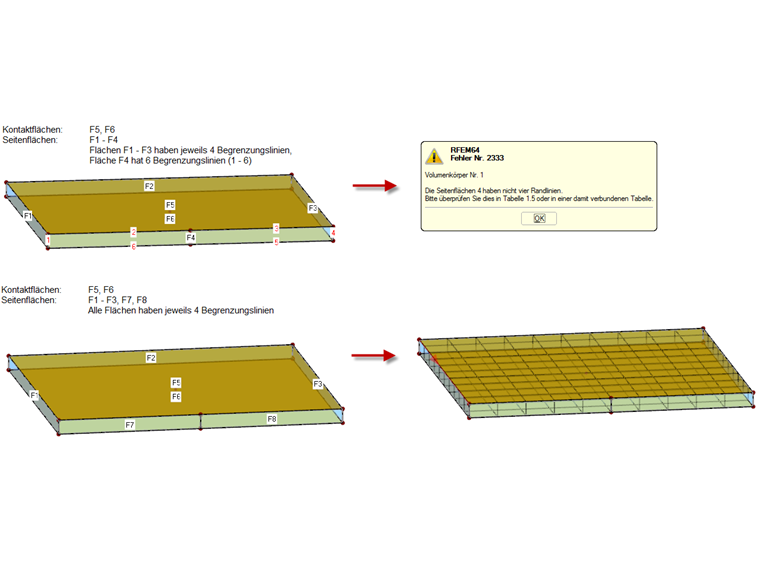

图1中所示的接触体有接触面F5和F6,侧面F1到F4。 侧面F1至F3分别有4条边界线。 侧面F4具有6条边界线(线1至6),因此不符合建模规则,因此会出现错误信息。

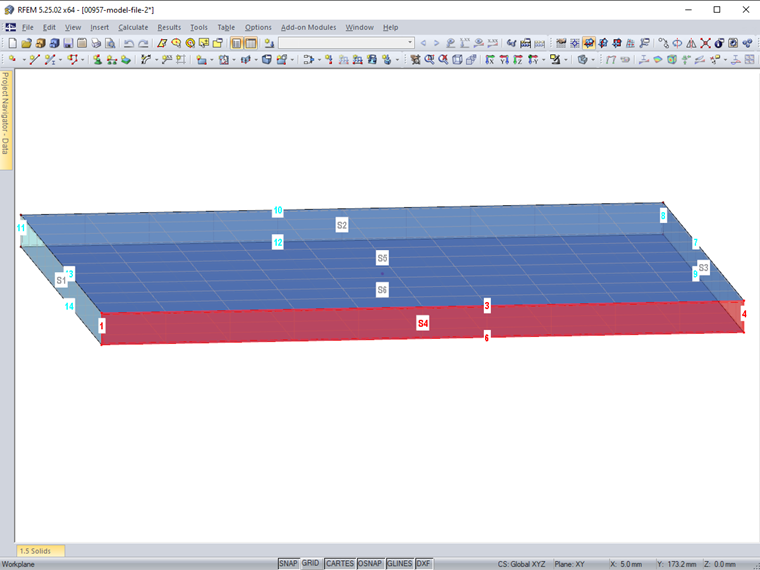

现在可以将线2和3以及5和6合并到一条线中,以便侧面F4仅由四条边界线组成(图2)。

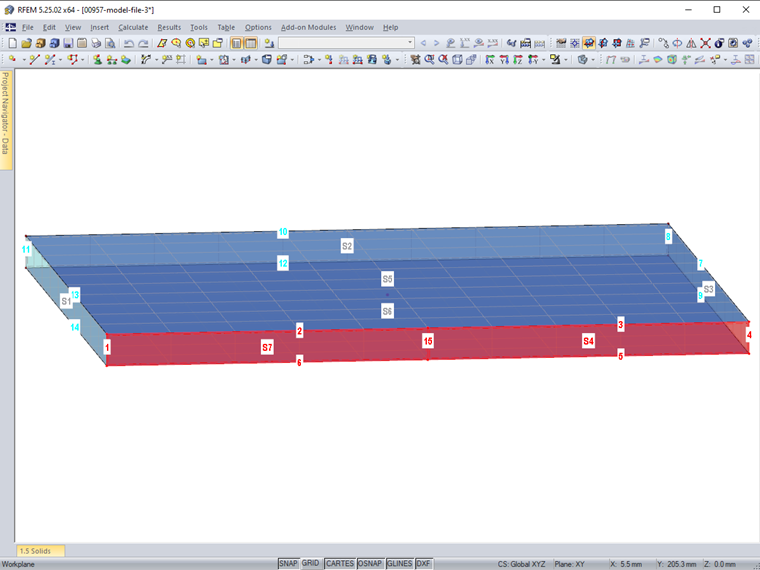

如果由于例如与其他单元连接而导致的线不能相互融合的情况下,那么将侧面F4划分为多个子面,每个子面仅由4条边界线组成。 在图3中将侧面F4划分为子面F4和F7,从而可以生成有限元网格。
