Geral
Cada apoio nodal tem o seu próprio sistema de eixos local. Os eixos são definidos com X', Y' e Z'. Por defeito, este sistema de eixos de apoio é baseado no sistema de eixos global do ficheiro RFEM ou RSTAB. No entanto, também é possível definir um sistema de eixos definido pelo utilizador ou simplesmente uma rotação. No exemplo aqui apresentado, o sistema de eixos do apoio é apresentado para todos os apoios nodais.
As opções das não linearidades individuais são apresentadas para o deslocamento emX'. Para as outras duas direcções dos eixos de apoio aplicam-se definições similares.
Atenção: A não linearidade refere-se sempre à força de apoio atuante.

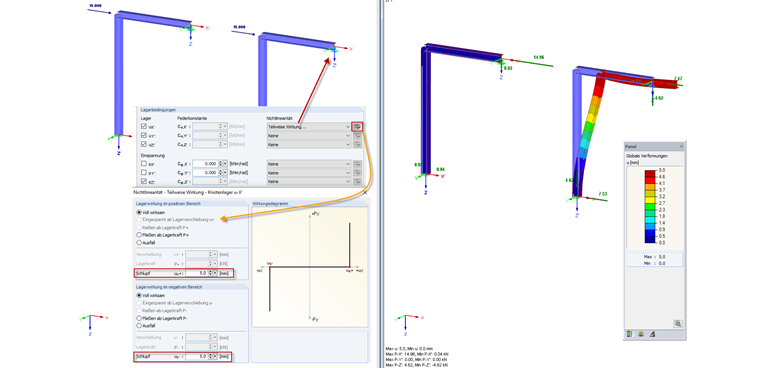

Rotura se PX' é negativo
Se a força de apoio atuante está direccionada para o eixo X', o apoio rompe na direcção X' e todas as outras condições de apoio actuam linearmente.

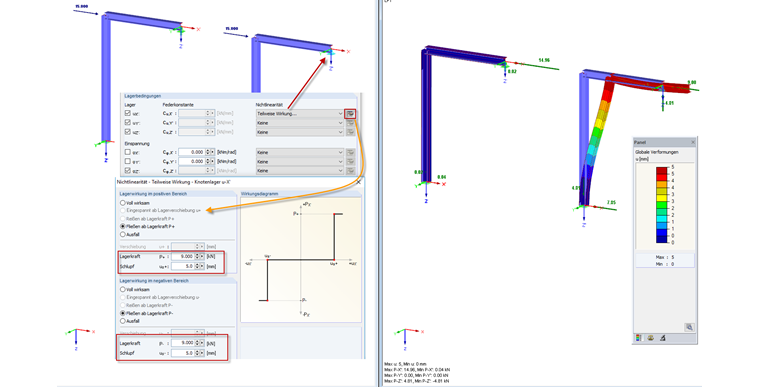

Rotura se PX' é positivo
Se a força de apoio é positiva e, portanto, orientada na mesma direção do eixo de apoio X', o apoio na direção X' falha; todas as outras condições de apoio actuam linearmente.

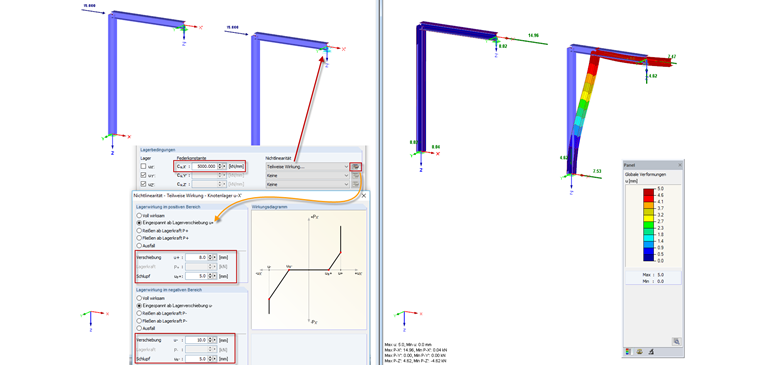

Rotura total caso PX' seja negativo
Se a força de apoio atuante está orientada na direção do eixo X', a estrutura de apoio rompe completamente. Neste caso, não são absorvidas forças ou momentos por este apoio.
Rotura total se PX' for positivo
Se a força de apoio é positiva e, portanto, direccionada na mesma direcção do eixo de apoio X', o apoio rompe completamente. Neste caso, não são absorvidas forças ou momentos por este apoio.

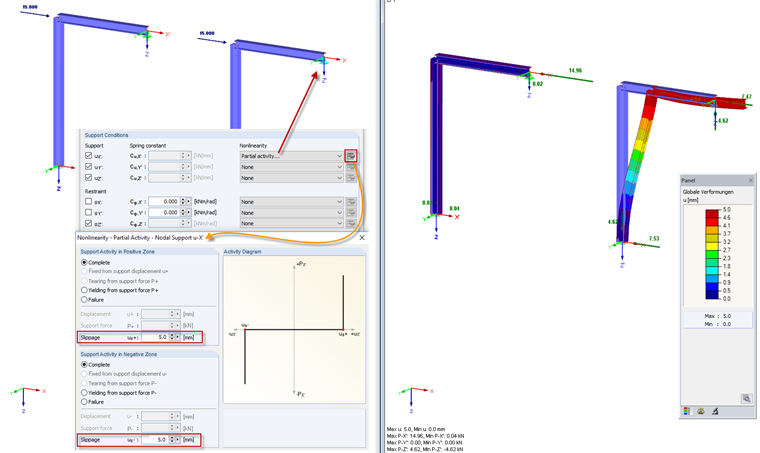

Efeito parcial: deslizamento
A actividade parcial é definida num menu adicional. Aqui, é possível definir independentemente o apoio para a zona positiva (força de apoio positiva PX' e deslocamento positivo u X'), bem como para a zona negativa (força de apoio negativa PX' e deslocamento negativo u X'). As configurações são então apresentadas graficamente num diagrama.
Se o apoio tiver sido definido como "fixo" em X', o nó de apoio com a actividade de apoio "completa" e "deslizamento" definida é deformado até ocorrer o deslizamento definido. Em seguida, a força de apoio atuante será transferida completamente. Se tiver sido definida uma mola, esta é eficaz após atingir o deslizamento definido.

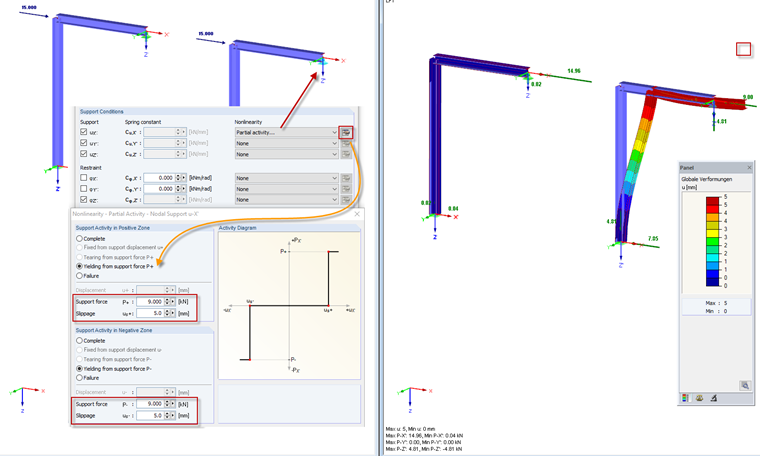

Efeito parcial: rendimento e desvio
Ao selecionar esta opção pode definir uma força de apoio limite e um valor para o deslizamento. Mais uma vez, isto pode ser feito independentemente para a zona positiva e negativa. Se é atingida uma deformação superior ao deslizamento definido, o apoio apenas pode transferir a força de apoio limite definida. Se a força de apoio atuante excede a força de apoio limite, a deformação aumenta ainda mais sem aumentar a força de apoio.

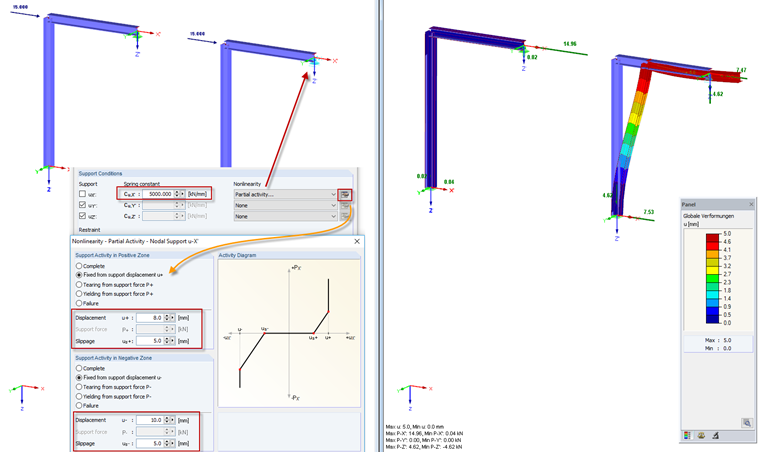

Efeito parcial: mola e derrapagem
Se tiver sido definida uma constante de mola para o apoio, está disponível uma opção adicional chamada "Fixo a partir do deslocamento do apoio u +" para "Atividade parcial". Como já descrito, é possível definir um valor limite para o deslizamento. Além disso, a atividade da mola definida é agora limitada pelo valor limite "Deslocamento". Uma mola linear de translação atua entre o valor limite "Deslizamento" e o valor limite de "Deslocamento". Se a deformação for superior ao valor limite "Deslocamento", a força de apoio é absorvida completamente sem aumentar mais a deformação. Como com todas as outras opções, esta também pode ser definida separadamente para a zona positiva e negativa.

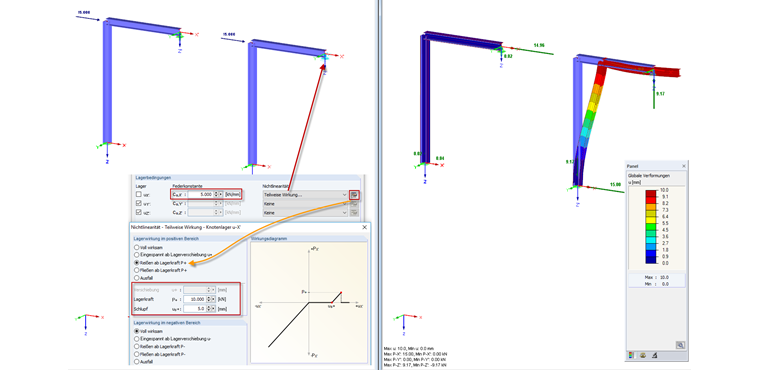

Efeito parcial: rasgamento desde a força de apoio
Se tiver sido definida uma constante de mola para o apoio, também é possível especificar "Rasgamento da força de apoio P +" para o apoio. Esta opção pode novamente ser combinada com um deslizamento. A força de apoio aumenta em conformidade com a constante de mola até ser atingida a força de apoio limite definida. Se a força de apoio limite é excedida, o apoio rompe repentinamente para esta direção.
No próximo artigo, iremos descrever outras opções que não foram explicadas aqui.
