Ogólne informacje
Każda podpora węzłowa ma swój własny lokalny układ osiowy. Osie są zdefiniowane przez X', Y' i Z'. Układ osi podpór bazuje domyślnie na globalnym układzie osi pliku RFEM lub RSTAB. Możliwe jest jednak również zdefiniowanie układu osi zdefiniowanego przez użytkownika lub po prostu obrotu. W pokazanym tu przykładzie, układy osiowe podpór pokazane są dla wszystkich podpór węzłowych.
Dla przemieszczenia inX' wyświetlane są opcje poszczególnych nieliniowości. Analogiczne definicje obowiązują w przypadku dwóch pozostałych kierunków osi podpory.
Uwaga: Nieliniowość zawsze odnosi się do działającej siły podporowej.

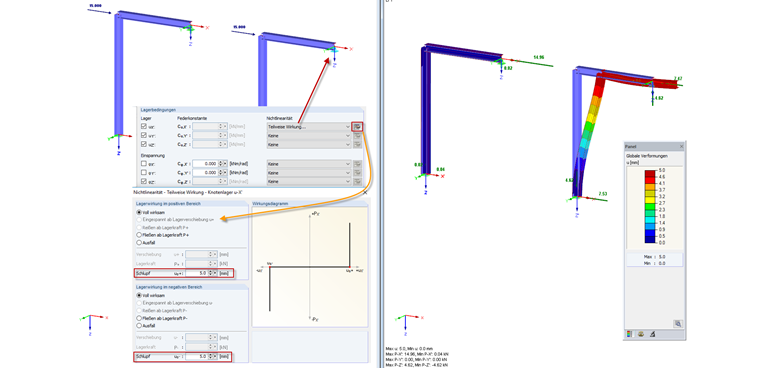

Uszkodzenie, jeżeli PX' będzie ujemne
Jeżeli siła podporowa jest skierowana w kierunku osi X', podpora ulega uszkodzeniu w kierunku X', a wszystkie pozostałe warunki podpory działają liniowo.

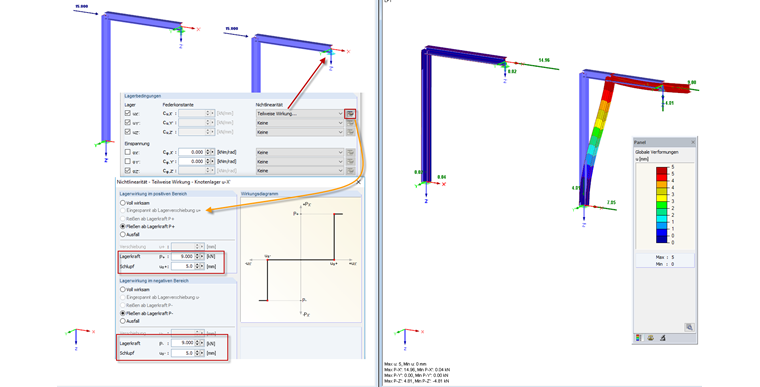

Zniszczenie, jeżeli PX' będzie dodatnie
Jeżeli siła podporowa jest dodatnia, a zatem zorientowana w tym samym kierunku, co oś podpory X', podpora w kierunku X' ulega uszkodzeniu; wszystkie pozostałe warunki podparcia działają liniowo.

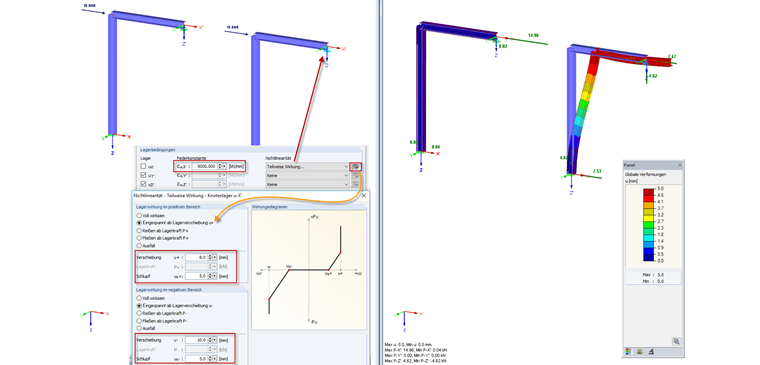

Uszkodzenie wszystkie przy ujemnej PX'
Jeżeli siła podporowa jest skierowana w kierunku osi X', konstrukcja wsporcza ulega całkowitemu uszkodzeniu. Podpora nie przejmuje wówczas żadnych sił ani momentów.

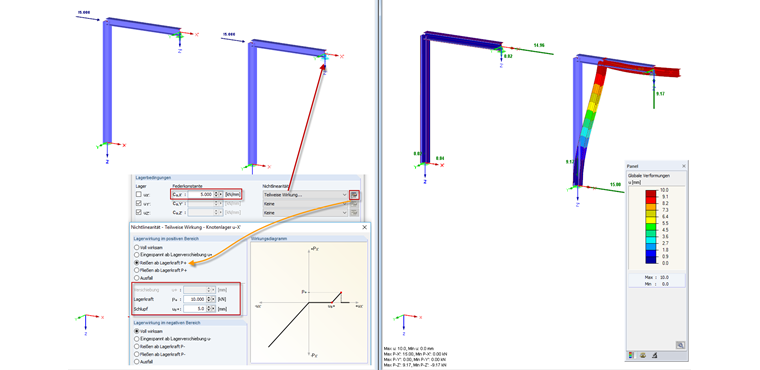

Uszkodzenie wszystkich przy dodatniej PX'
Jeżeli siła podporowa jest dodatnia, a zatem skierowana w taki sam sposób jak oś podpory X', podpora ulega całkowitemu uszkodzeniu. Podpora nie przejmuje wówczas żadnych sił ani momentów.
Efekt częściowy: Poślizg
Czynność częściową definiuje się w dodatkowym menu. Tutaj możliwe jest zdefiniowanie podpory niezależnie dla strefy dodatniej (dodatnia siła podporowa PX' i dodatnie przemieszczenie u X') oraz strefy ujemnej (ujemna siła podporowa PX' i ujemne przemieszczenie u X'). Ustawienia są następnie wyświetlane graficznie na wykresie.
Jeżeli podpora została zdefiniowana jako "utwierdzona" w X', węzeł podpory ze zdefiniowaną aktywnością podpory "całkowitą" i "poślizg" odkształca się aż do wystąpienia zdefiniowanego poślizgu. Wówczas działająca siła podporowa zostanie w całości przeniesiona. Jeżeli została zdefiniowana sprężyna, działa ona po osiągnięciu zdefiniowanego poślizgu.

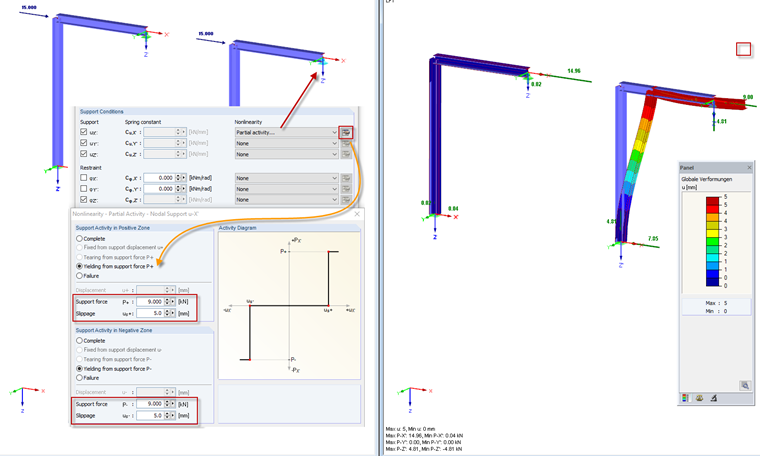

Efekt częściowy: uplastycznienie i poślizg
Wybierając tę opcję, można zdefiniować graniczną siłę podporową oraz wartość poślizgu. Ponownie, można to zrobić niezależnie dla strefy dodatniej i ujemnej. Jeżeli zostanie osiągnięte odkształcenie większe niż zdefiniowany poślizg, podpora może przenieść tylko zdefiniowaną graniczną siłę podporową. Jeżeli działająca siła podporowa przekracza graniczną siłę podporową, odkształcenie dalej wzrasta bez zwiększania siły podporowej.

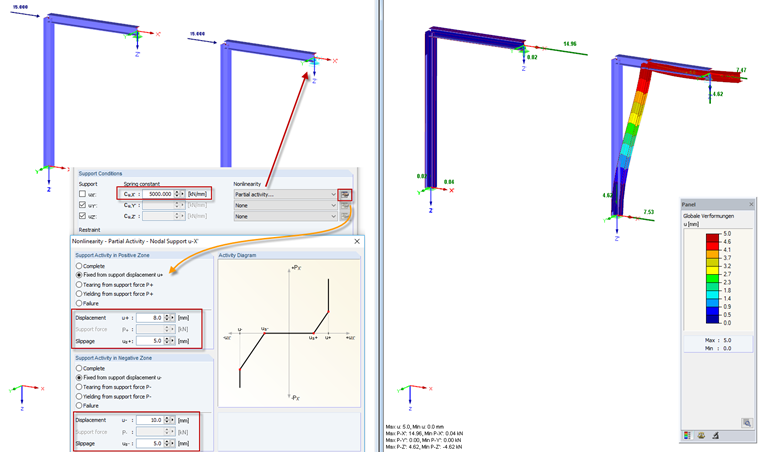

Efekt częściowy: Sprężyna i poślizg
Jeżeli dla podpory została zdefiniowana stała sprężystości, dla "Częściowej aktywności" dostępna jest dodatkowa opcja o nazwie "Utwierdzenie od przemieszczenia podpory u+". Jak już opisano, możliwe jest zdefiniowanie wartości granicznej poślizgu. Ponadto aktywność zdefiniowanej sprężyny jest teraz ograniczona przez wartość graniczną „Przemieszczenie”. Między wartością graniczną „Poślizg“ a wartością graniczną „Przemieszczenie“ działa liniowa sprężyna translacyjna. Jeżeli odkształcenie jest większe niż wartość graniczna "Przemieszczenie", siła podporowa jest przenoszona w całości bez dalszego zwiększania odkształcenia. Podobnie jak w przypadku wszystkich innych opcji, również i tę można zdefiniować osobno dla strefy dodatniej i ujemnej.

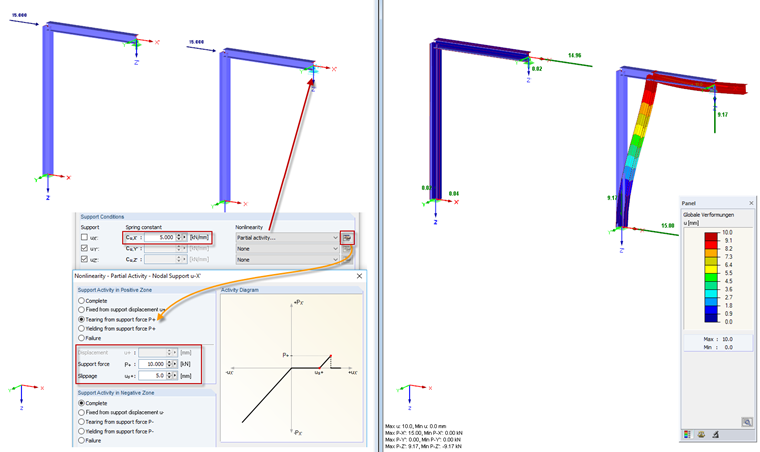

Efekt częściowy: oderwanie wskutek działania siły podporowej
Jeżeli dla podpory została zdefiniowana stała sprężystości, dla podpory można również zadać "Przerwanie od siły podporowej P+". Tę opcję można ponownie połączyć z poślizgiem. Siła podporowa wzrasta odpowiednio w odniesieniu do stałej sprężystości, aż do osiągnięcia zdefiniowanej granicznej siły podporowej. W przypadku przekroczenia granicznej siły podporowej podpora nagle ulega uszkodzeniu dla tego kierunku.
W następnym artykule opiszę inne opcje, które nie zostały tutaj wyjaśnione.
