generale
Ogni vincolo esterno del nodo ha il proprio sistema di assi locale. Gli assi sono definiti con X', Y' e Z'. Per impostazione predefinita, questo sistema di assi vincolari si basa sul sistema di assi globale del file RFEM o RSTAB. Tuttavia, è anche possibile definire un sistema di assi definito dall'utente o semplicemente una rotazione. Nell'esempio mostrato qui, i sistemi di assi dei vincoli esterni sono mostrati per tutti i vincoli esterni dei nodi.
Le opzioni delle singole non linearità sono mostrate per lo spostamento inX'. Definizioni simili si applicano alle altre due direzioni degli assi del vincolo esterno.
Nota: La non linearità si riferisce sempre alla forza del vincolo esterno agente.
Errore se PX' è negativo
Se la forza del vincolo esterno è diretta verso l'asse X', il vincolo esterno si rompe nella direzione X' e tutte le altre condizioni del vincolo agiscono linearmente.
Rottura se PX' è positivo
Se la forza del vincolo esterno è positiva e quindi orientata nella stessa direzione dell'asse del vincolo esterno X', il vincolo esterno nella direzione X' si rompe; tutte le altre condizioni vincolari agiscono linearmente.
Guasto tutto se negativo PX'
Se la forza del vincolo esterno agente è diretta verso l'asse X', la struttura di vincolo si rompe completamente. In questo caso, nessuna forza o momento è assorbito da questo vincolo esterno.
Rottura totale se positiva PX'
Se la forza del vincolo esterno è positiva e quindi diretta nello stesso modo dell'asse del vincolo esterno X', il vincolo esterno si rompe completamente. In questo caso, nessuna forza o momento è assorbito da questo vincolo esterno.

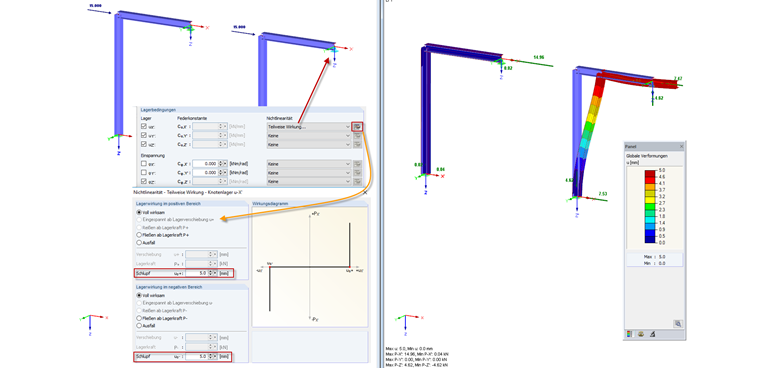

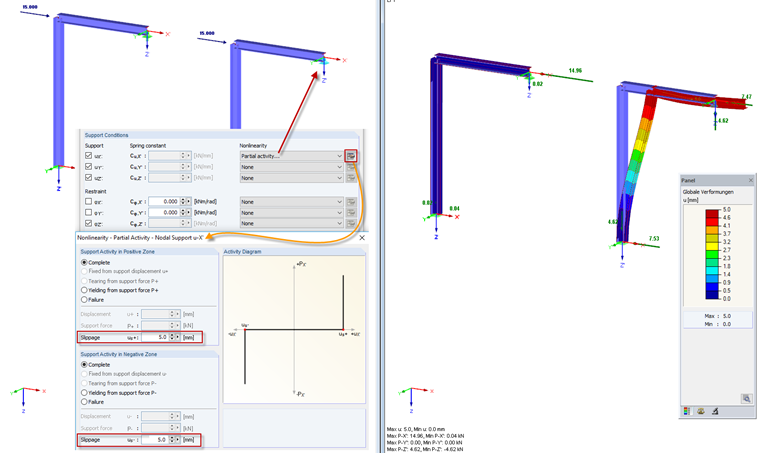

Effetto parziale: scorrimento
L'attività parziale è definita in un menu aggiuntivo. Qui, è possibile definire il vincolo esterno per la zona positiva indipendentemente (forza positiva del vincolo esterno PX' e spostamento positivo u X') e della zona negativa (forza negativa del vincolo esterno PX' e spostamento negativo u X'). Le impostazioni vengono quindi visualizzate graficamente in un diagramma.
Se il vincolo esterno è stato definito come "fisso" in X', il nodo del vincolo esterno con l'attività definita "completa" e "scorrimento" viene deformato fino a quando non si verifica lo scorrimento definito. Quindi, la forza del vincolo esterno agente sarà trasferita completamente. Se è stata definita una molla, è efficace dopo aver raggiunto lo scorrimento definito.

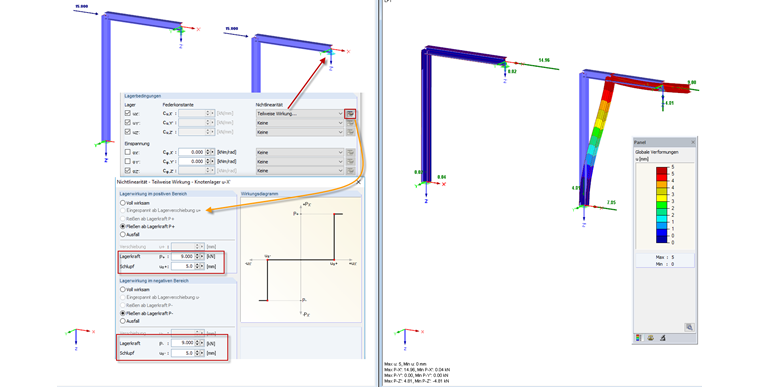

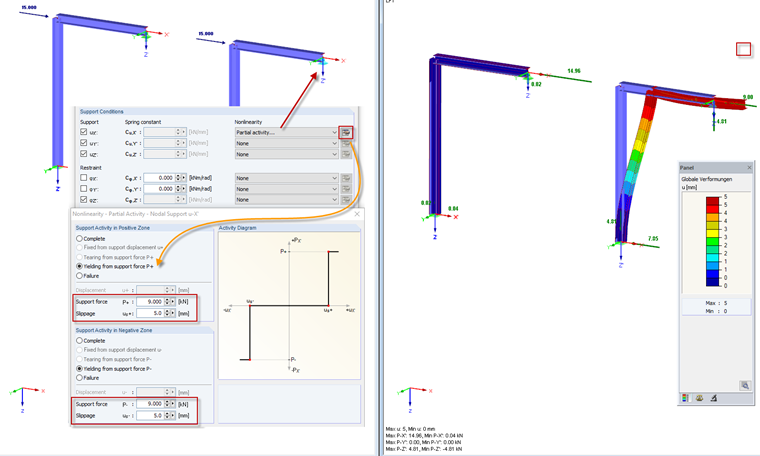

Effetto parziale: cedimento e scorrimento
Selezionando questa opzione, è possibile definire una forza limite del vincolo esterno e un valore per lo scorrimento. Anche in questo caso, questo può essere fatto indipendentemente per la zona positiva e negativa. Se si raggiunge una deformazione maggiore dello scorrimento definito, il vincolo esterno può trasferire solo la forza limite definita del vincolo esterno. Se la forza del vincolo esterno agente supera la forza limite del vincolo esterno, la deformazione aumenta ulteriormente senza aumentare la forza del vincolo esterno.
Effetto parziale: primavera e slittamento

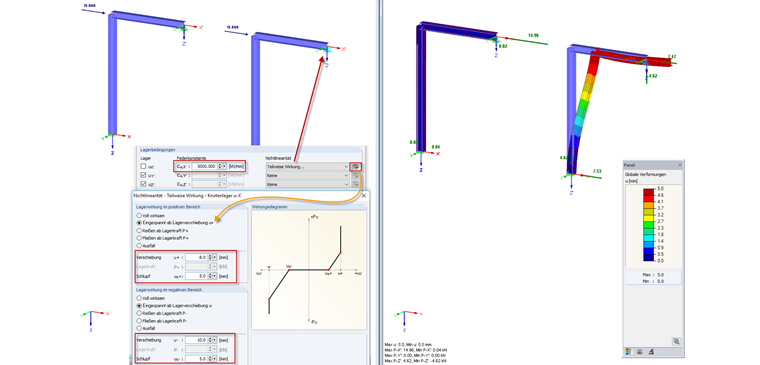

Se è stata definita una costante della molla per il vincolo esterno, è disponibile un'opzione aggiuntiva chiamata "Fisso dallo spostamento del vincolo esterno u+" per "Attività parziale". Come già descritto, è possibile definire un valore limite per lo scorrimento. Inoltre, l'attività della molla definita è ora limitata dal valore limite "Spostamento". Una molla traslazionale lineare opera tra il valore limite "Scorrimento" e il valore limite "Spostamento". Se la deformazione diventa maggiore del valore limite "Spostamento", la forza del vincolo esterno viene assorbita completamente senza un ulteriore aumento della deformazione. Come per tutte le altre opzioni, anche questa può essere definita separatamente per le zone positive e negative.

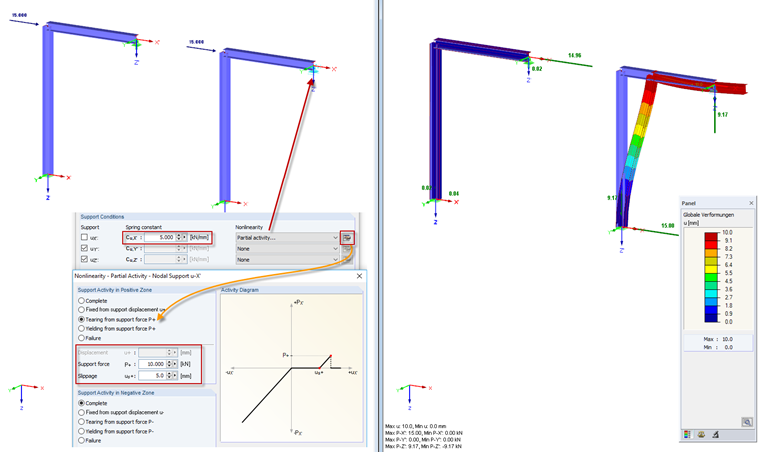

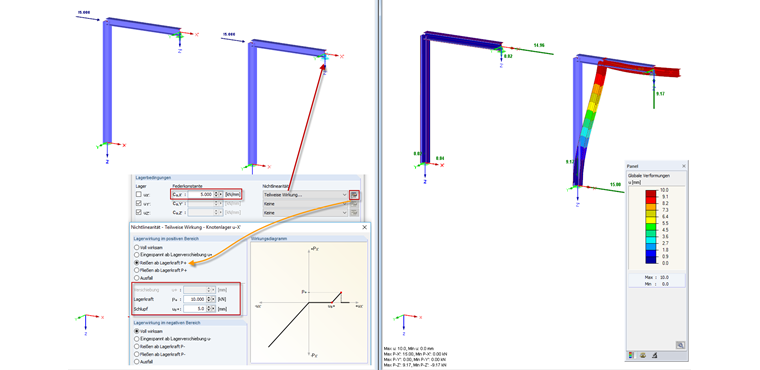

Effetto parziale: strappamento da forza vincolare
Se è stata definita una costante della molla per il vincolo esterno, è anche possibile specificare "Forza di strappo dalla forza del vincolo P+" per il vincolo esterno. Questa opzione può essere nuovamente combinata con lo scorrimento. La forza del vincolo esterno aumenta di conseguenza rispetto alla costante della molla fino al raggiungimento della forza limite definita del vincolo esterno. Se la forza limite del vincolo esterno viene superata, il vincolo esterno si rompe improvvisamente per questa direzione.
Il mio prossimo articolo descriverà altre opzioni che non sono state spiegate qui.
