General
Cada apoyo en nudo tiene su sistema de ejes local. Los ejes se definen con X', Y' y Z'. De forma predeterminada, este sistema de ejes del apoyo se basa en el sistema de ejes global del archivo de RFEM o RSTAB. Sin embargo, también es posible definir un sistema de ejes definido por el usuario o simplemente un giro. En el ejemplo que se muestra aquí, los sistemas de ejes del apoyo se muestran para todos los apoyos en nudos.
Las opciones de las no linealidades individuales se muestran para el desplazamiento enX'. Se aplican definiciones similares para las otras dos direcciones del eje del apoyo.
Nota: La no linealidad se refiere siempre al esfuerzo actuando en el apoyo.

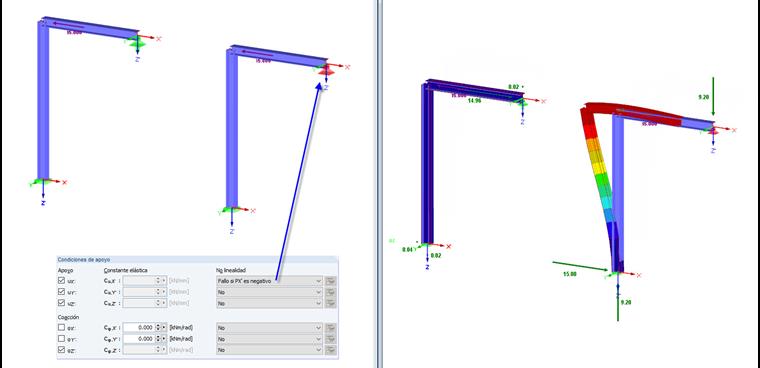

Fallo si PX' es negativo
Si la fuerza actuante en el apoyo está dirigida hacia el eje X', el apoyo falla en la dirección X' y todas las demás condiciones del apoyo actúan linealmente.

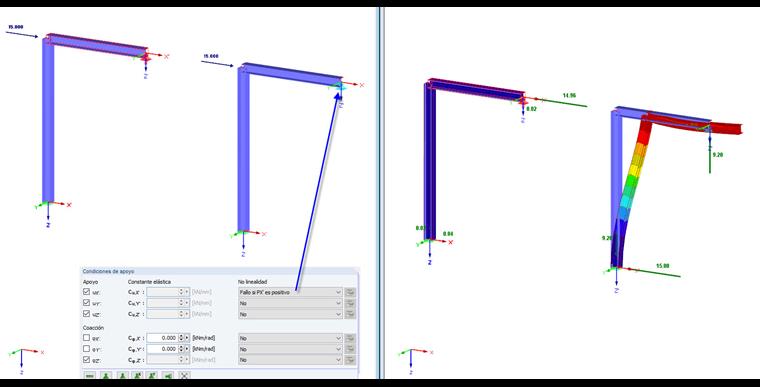

Fallo si PX' es positivo
Si la fuerza del apoyo es positiva y, por lo tanto, está orientada en la misma dirección que el eje del apoyo X', el apoyo en la dirección X' falla; todas las demás condiciones del apoyo actúan linealmente.
Fallo total si PX' es negativo
Si la fuerza actuante en el apoyo está dirigida hacia el eje X', la estructura de apoyo falla completamente. En este caso, este apoyo no absorbe fuerzas ni momentos.

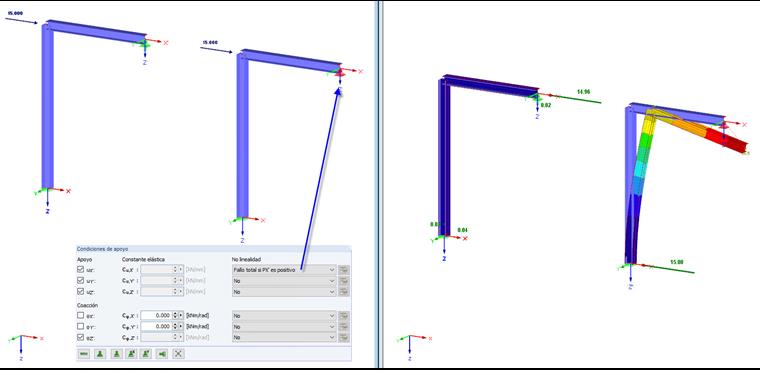

Fallo total si PX' es positivo
Si la fuerza del apoyo es positiva y, por lo tanto, está dirigida de la misma manera que el eje del apoyo X', el apoyo falla completamente. En este caso, este apoyo no absorbe fuerzas ni momentos.
Efecto parcial: deslizamiento
La actividad parcial se define en un menú adicional. Aquí, es posible definir el apoyo para la zona positiva independientemente (fuerza de apoyo positiva PX' y desplazamiento positivo u X') así como la zona negativa (fuerza de apoyo negativa PX' y desplazamiento negativo u X'). Los ajustes se muestran gráficamente en un diagrama.
Si el apoyo se ha definido como "fijo" en X', el nudo del apoyo con la actividad del apoyo "completa" y "deslizamiento" definida se deforma hasta que se produce el deslizamiento definido. Entonces, la fuerza actuante en el apoyo se transferirá completamente. Si se ha definido un muelle, es efectivo después de alcanzar el deslizamiento definido.

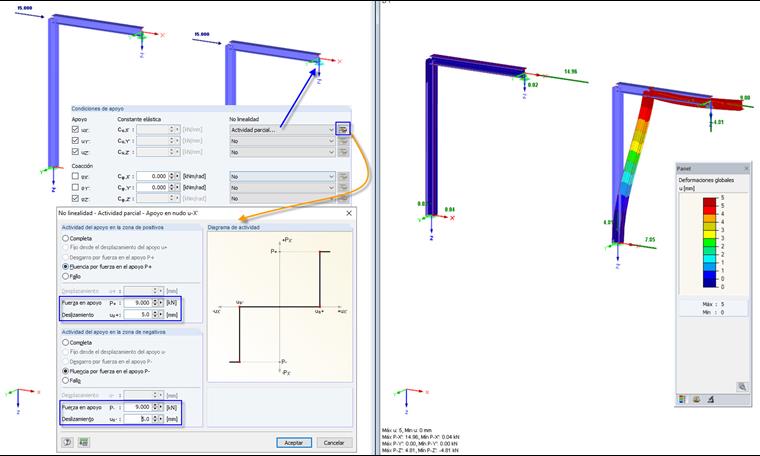

Efecto parcial: Fluencia y deslizamiento
Al seleccionar esta opción, puede definir una fuerza límite en el apoyo y un valor para el deslizamiento. De nuevo, esto se puede realizar independientemente para la zona de positivos y de negativos. Si se alcanza una deformación mayor que el deslizamiento definido, el apoyo solo puede transferir la fuerza límite del apoyo definida. Si la fuerza actuante en el apoyo excede la fuerza límite en el apoyo, la deformación aumenta aún más sin aumentar la fuerza en el apoyo.

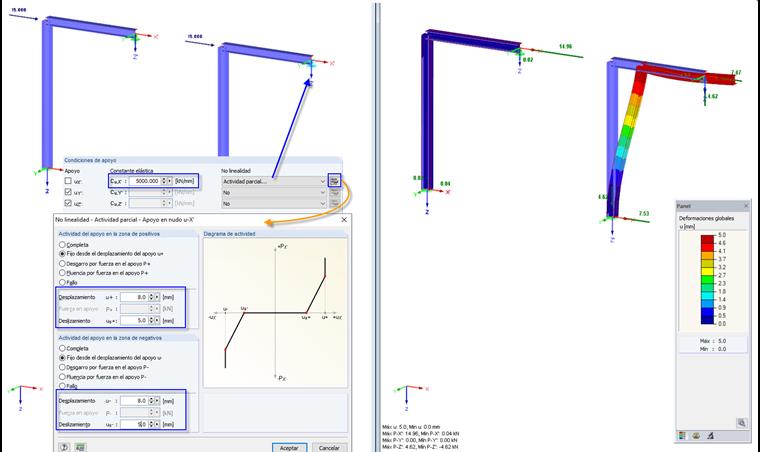

Efecto parcial: Desplazamiento y deslizamiento
Si se ha definido una constante elástica para el apoyo, está disponible una opción adicional llamada "Fijo desde el desplazamiento del apoyo u+" para "Actividad parcial". Como ya se ha descrito, es posible definir un valor límite para el deslizamiento. Además, la actividad del muelle definido ahora está limitada por el valor límite "Desplazamiento". Un muelle traslacional lineal opera entre el valor límite "Deslizamiento" y el valor límite "Desplazamiento". Si la deformación se vuelve mayor que el valor límite "Desplazamiento", la fuerza en el apoyo se absorbe completamente sin un aumento adicional de la deformación. Como con todas las otras opciones, esto también se puede definir por separado para las zonas positivas y negativas.

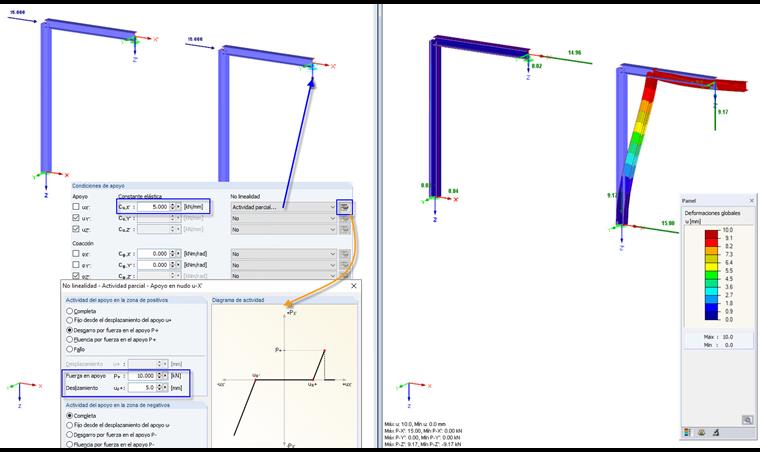

Efecto parcial: desgarro a partir de la fuerza en el apoyo
Si se ha definido una constante elástica para el apoyo, también es posible especificar el "Desgarro de la fuerza de apoyo P+" para el apoyo. Esta opción se puede combinar de nuevo con el deslizamiento. La fuerza en el apoyo aumenta en consecuencia con respecto a la constante elástica hasta que se alcanza la fuerza límite en el apoyo definida. Si se excede la fuerza límite en el apoyo, el apoyo falla repentinamente para esta dirección.
Mi próximo artículo describirá otras opciones que no se han explicado aquí.
