Criação de ligações de aço
As ligações de aço podem ser criadas no RFEM 6 através da simples introdução dos componentes pré-definidos como habitualmente. Os dados iniciais incluem a seleção de nós no modelo do RFEM e o reconhecimento automático e atribuição das barras ligadas ao nó.
Diversos tipos de ligações pré-definidas podem ser selecionados para situações de ligação típicas (por exemplo, placa de extremidade, cobre junta, placas de aleta). Estão disponíveis também componentes básicos universalmente aplicáveis (placas, soldaduras, planos auxiliares) para a introdução de situações de ligação complexas.
As configurações dos componentes individuais podem ser facilmente definidas e ajustadas. Além disso, é possível fazer alterações em relação às barras e placas conectadas. O conjunto de componentes definido desta forma pode ser guardado como modelo e armazenado na biblioteca definida pelo utilizador para utilização posterior.
Neste ponto, o utilizador pode definir os parâmetros de dimensionamento usando as configurações. Uma verificação de plausibilidade também pode ser realizada para examinar a ligação e detetar dados em falta, colisões de placas, soldaduras incorretas etc.
Dimensionamento de ligações de aço

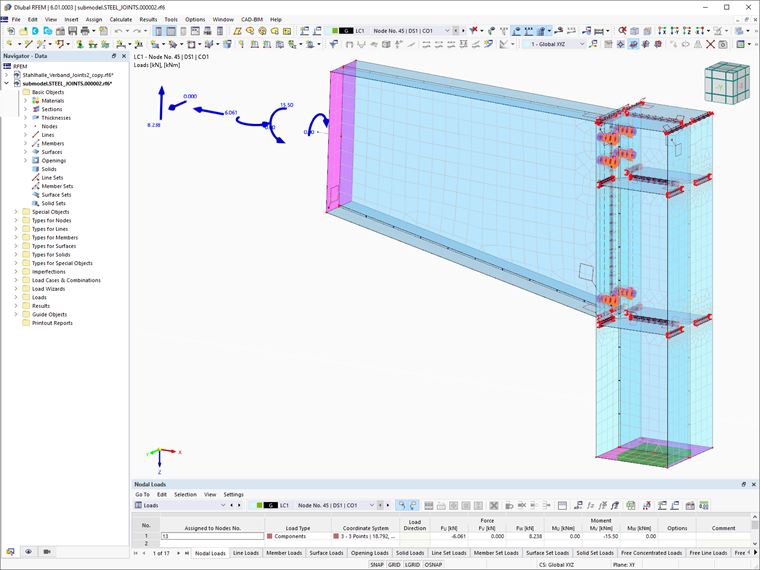

A vantagem da análise de ligações de aço no RFEM 6 é a geração automática de um modelo de EF correspondente em segundo plano. Um exemplo deste modelo é apresentado na Figura 2. Assim, é possível dimensionar quaisquer ligações com secções transversais laminadas e soldadas. Atualmente estão disponíveis secções em I, secções em U, secções em T e ângulos.
Com esta abordagem, o carregamento no nó selecionado é transferido automaticamente para o modelo de EF e depois utilizado para o dimensionamento dos componentes de acordo com a EN 1993-1-8 (incluindo anexos nacionais). Assim, as forças do parafuso assim como as tensões necessárias para o dimensionamento da soldadura são determinadas no modelo EF, e a verificação da resistência do parafuso e das soldaduras é realizado de acordo com o anexo nacional selecionado.
A verificação das placas é realizada de forma plástica comparando a deformação plástica equivalente existente com a deformação plástica admissível (5% de acordo com a EN 1993-1-5, Anexo C ou especificação definida pelo utilizador).
Resultados

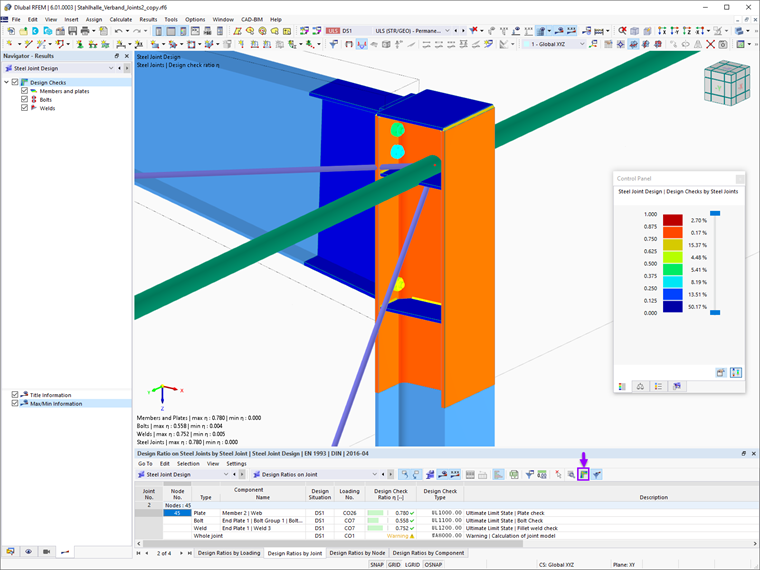

Após o dimensionamento, as relações determinantes estão disponíveis em tabelas e gráficos (ver Figura 3). Os resultados na ligação estão acessíveis através da barra de ferramentas e podem ser filtrados separadamente de acordo com os respetivos componentes (Figura 4).

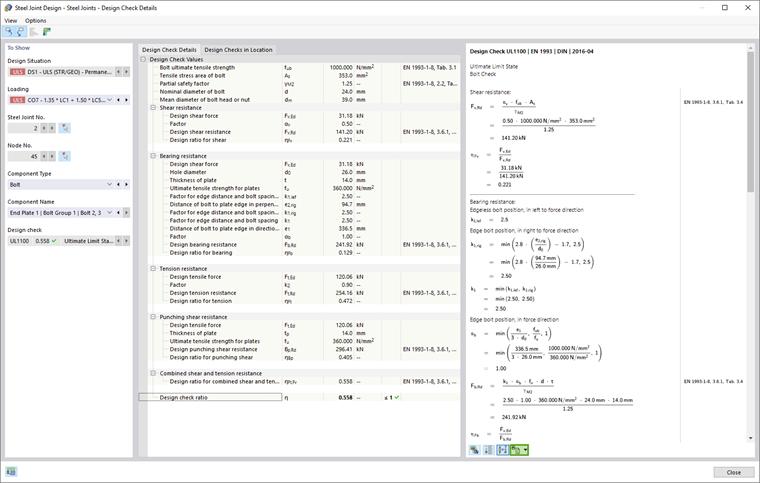

Uma das inovações do RFEM 6 é a visualização dos detalhes de dimensionamento incluindo as fórmulas de dimensionamento utilizadas. As fórmulas fornecidas também podem ser incluídas no relatório de impressão. Uma visão geral dos detalhes da verificação de dimensionamento na forma do dimensionamento de ligações de aço é apresentada na Figura 5.
Considerações finais
Em resumo, o add-on Steel Connections para o RFEM 6 permite analisar ligações de aço utilizando um modelo de EF. É possível introduzir diferentes situações de ligação através de vários componentes do add-on. O modelo de EF correspondente à ligação definida é gerado automaticamente em segundo plano. O carregamento de todas as combinações de carga é transferido automaticamente para os nós selecionados.
As cargas determinadas no modelo de EF são então utilizadas para o dimensionamento dos componentes de acordo com a EN 1993-1-8 (incluindo anexos nacionais). O add-on pode ser utilizado para o dimensionamento de quaisquer ligações, atualmente estão disponíveis secções laminadas e soldadas, tais como secções em I, secções em U, secções em T e ângulos.
Além disso, não existe restrição ao carregamento plano, uma vez que todas as forças internas são consideradas no dimensionamento (N, Vy , Vz , My , Mz e Mt ).
Por fim, é apresentada uma visão detalhada dos resultados e do dimensionamento. Tanto as tabelas de resultados como os detalhes de dimensionamento podem ser transferidos para o relatório de impressão do RFEM. O modelo de EF gerado também pode ser guardado e posteriormente utilizado e analisado.
