Entrada de fundação elástica de superfície no RFEM

Tenho problemas para compreender como modelar fundações de superfícies elásticas. In welches Feld ist meine Bettungszahl einzutragen? Was bedeuten die anderen Parameter der Flächenbettung?

Resposta:

No RFEM, uma fundação elástica de superfície é descrita por cinco parâmetros:

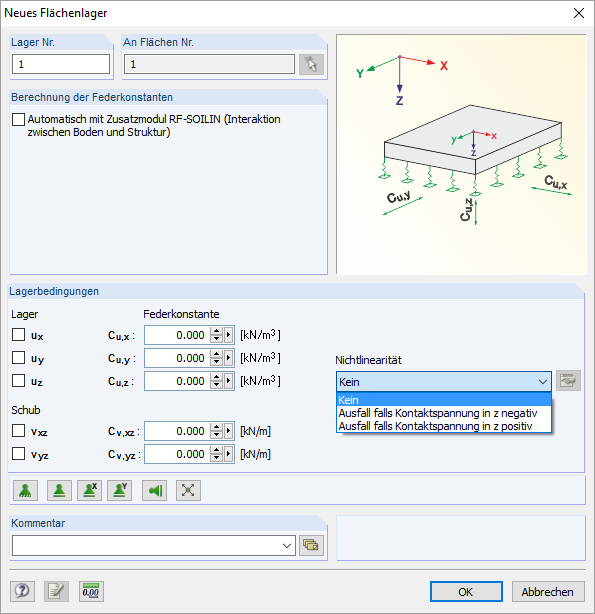

Dies sind zum einen die drei Bettungsziffern in die auf die lokalen Flächenachsen bezogenen Richtungen (Cu,x, Cu,y und Cu,z). Cu,z ist praktisch gleich der Winklerschen Bettungszahl. Sie kann einem Baugrundgutachten entnommen werden. Dieser Bettung kann auch eine Nichtlinearität zugewiesen werden z. B. Ausfall bei Zug, siehe Bild 1. Die Parameter Cu,x und Cu,y beschreiben den Widerstand der Bettung gegen horizontale Verschiebung in die jeweiligen Richtungen.

FAQ|000241
EN-US | Sinalizador FAQ
[PT] FAQ 000241 | Tenho dificuldade em compreender como modelar fundações de superfícies elásticas. Onde é que ...

Zum anderen sind die Parameter für die Berücksichtigung der Schubtragwirkung der Bettung (Cv,xz und Cv,yz) von Bedeutung.

Die Bettungszahl z. B. für die Bettung eines Fundaments ist somit in das Feld Cu,z einzutragen, da die Bettung senkrecht zur Fläche wirkt.
