FAQ 000241 DE

Modellierung | Struktur RFEM

Ich verstehe die Modellierung der elastischen Flächenbettung nicht ganz. In welches Feld ist meine Bettungszahl einzutragen? Was bedeuten die anderen Parameter der Flächenbettung?

Antwort

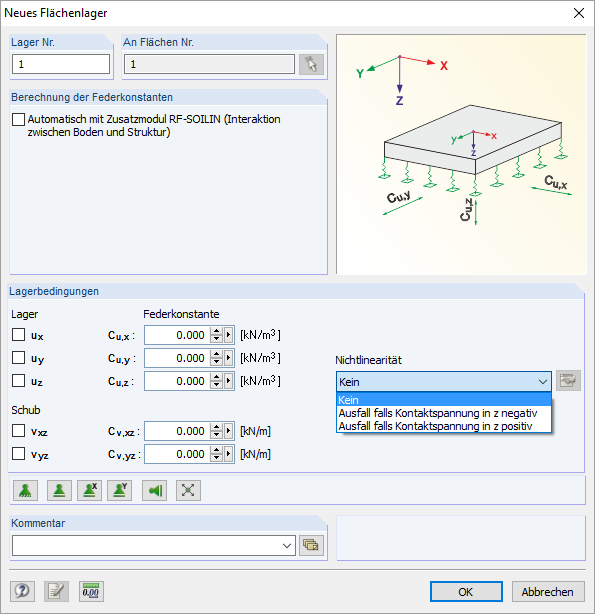

In RFEM wird eine Flächenbettung über fünf Parameter beschrieben:

Dies sind zum einen die drei Bettungsziffern in die auf die lokalen Flächenachsen bezogenen Richtungen (Cu,x, Cu,y und Cu,z). Cu,z ist praktisch gleich der Winklerschen Bettungszahl. Sie kann einem Baugrundgutachten entnommen werden. Dieser Bettung kann auch eine Nichtlinearität zugewiesen werden (z. B. Ausfall bei Zug). Die Parameter Cu,x und Cu,y beschreiben den Widerstand der Bettung gegen horizontale Verschiebung in die jeweiligen Richtungen beschreiben.

Zum anderen sind die Parameter für die Berücksichtigung der Schubtragwirkung der Bettung (Cv,xz und Cv,yz) von Bedeutung.

Die Bettungszahl z. B. für die Bettung eines Fundaments ist somit in das Feld Cu,z einzutragen, da die Bettung senkrecht zur Fläche wirkt.

Schlüsselwörter

Flächenbettung, elastische Bettung, Bettungsziffer
