Pytanie

Mam kłopot ze zrozumieniem jak modelować sprężyste podłoże powierzchni. Gdzie mam wpisać mój moduł wytrzymałości na posadowienie? I jakie jest znaczenie pozostałych parametrów sprężystego podłoża powierzchni?

Odpowiedź:

W programie RFEM podłoże powierzchniowe opisane jest za pomocą pięciu parametrów:

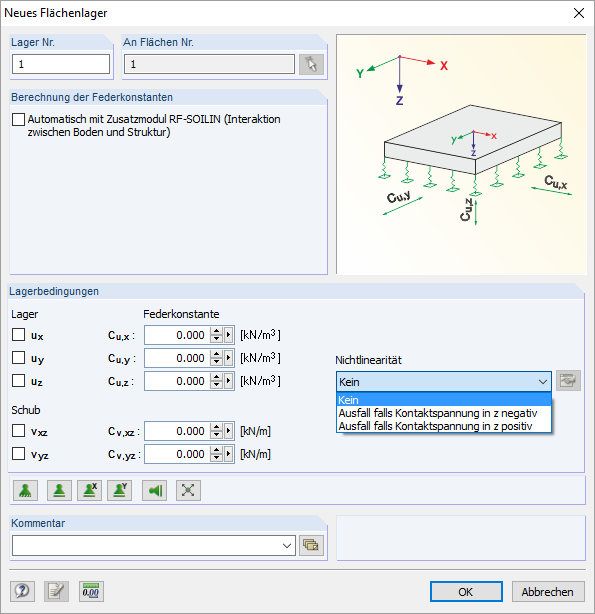

Z jednej strony istnieją trzy moduły reakcji podłoża w kierunkach odniesionych do lokalnych osi powierzchni (C_u,x , C_u,y i C_u,z ). _{Cu, z} technicznie równa modułowi Winklera posadowienia. Wartość tę można określić na podstawie badań gruntu. Fundament ten może być również przypisany do nieliniowości, takiej jak zniszczenie przy rozciąganiu, patrz rysunek 01. Parametry_Cu,x i_Cu,y opisują nośność podłoża na przemieszczenia poziome w odpowiednich kierunkach.

FAQ

[EN] FAQ 000241 | Mam kłopot ze zrozumieniem jak modelować sprężyste podłoże powierzchni. Gdzie ...

Z drugiej strony, istotne są parametry do uwzględnienia nośności podłoża na ścinanie (C_v,xz i C_v,yz ).

Na przykład moduł reakcji podłoża dla podbudowy należy wprowadzić w polu C_{u, z} , ponieważ podłoże działa prostopadle do powierzchni.
