Non capisco bene la modellazione di una superficie di fondazione su suolo elastico. In quale campo devo inserire il mio valore del coefficiente di sottofondo? Che cosa significano gli altri parametri della fondazione di superficie su suolo elastico?

Q: Non capisco bene la modellazione di una superficie di fondazione su suolo elastico. In quale campo devo inserire il mio valore del coefficiente di sottofondo? Che cosa significano gli altri parametri della fondazione di superficie su suolo elastico?

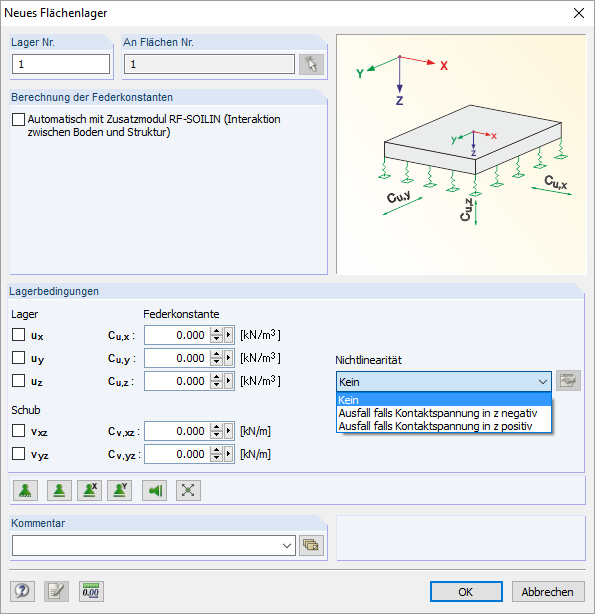

In RFEM, un vincolo di superficie è descritto da cinque parametri:Questi sono, in primo luogo, i tre coefficienti di vincolo nelle direzioni riferite agli assi locali della superficie (Cu,x, Cu,y e Cu,z). Cu,z è praticamente uguale al coefficiente di sottofondo di Winkler. Può essere ricavato da una relazione geotecnica. A questo parametro può essere assegnata anche una non linearità, ad esempio, rottura a trazione, vedi figura 1. I parametri Cu,x e Cu,y descrivono la resistenza del vincolo contro lo spostamento orizzontale nelle rispettive direzioni. Inoltre, i parametri per la considerazione dell'effetto del taglio del vincolo (Cv,xz e Cv,yz) sono importanti.Pertanto, il coefficiente di sottofondo, ad esempio per il vincolo di una fondazione, deve essere inserito nel campo Cu,z, poiché il vincolo agisce perpendicolarmente alla superficie.

Question

Accepted Answer

In RFEM, un vincolo di superficie &#232; descritto da cinque parametri:Questi sono, in primo luogo, i tre coefficienti di vincolo nelle direzioni riferite agli assi locali della superficie (Cu,x, Cu,y e Cu,z). Cu,z &#232; praticamente uguale al coefficiente di sottofondo di Winkler. Pu&#242; essere ricavato da una relazione geotecnica. A questo parametro pu&#242; essere assegnata anche una non linearit&#224;, ad esempio, rottura a trazione, vedi figura 1. I parametri Cu,x e Cu,y descrivono la resistenza del vincolo contro lo spostamento orizzontale nelle rispettive direzioni.                              Inoltre, i parametri per la considerazione dell'effetto del taglio del vincolo (Cv,xz e Cv,yz) sono importanti.Pertanto, il coefficiente di sottofondo, ad esempio per il vincolo di una fondazione, deve essere inserito nel campo Cu,z, poich&#233; il vincolo agisce perpendicolarmente alla superficie.

Definizione della fondazione su suolo elastico in RFEM
