Modelação de uma barra de secção variável

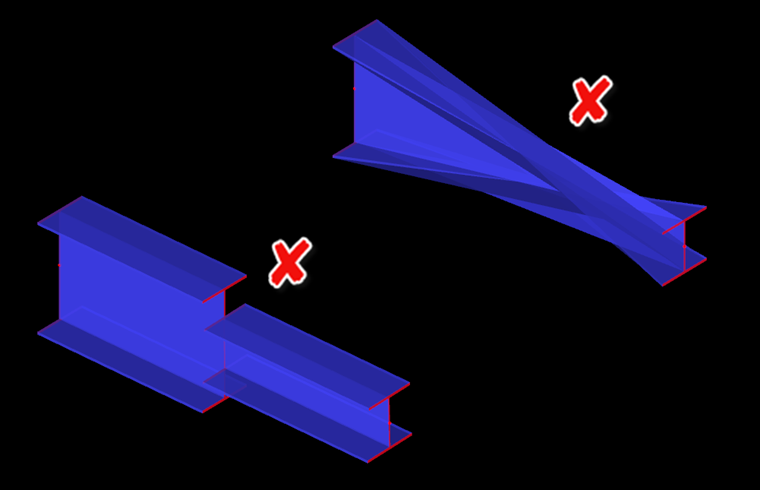

Defini uma barra de secção variável constituída por duas secções diferentes no RFEM/RSTAB. Contudo, esta é apresentada de forma incorreta na representação (ver o gráfico "Secção variável incorreta"). O que é que eu fiz de errado?


Resposta:

Se existem diferentes tipos de secções no início e no final de uma barra de secção variável que não têm o mesmo número de pontos de tensão, o RFEM/RSTAB desenha a primeira metade com uma secção e a segunda metade com a outra secção.

Além disso, é necessário garantir que os pontos de tensão com os mesmos números fiquem opostos uns aos outros.

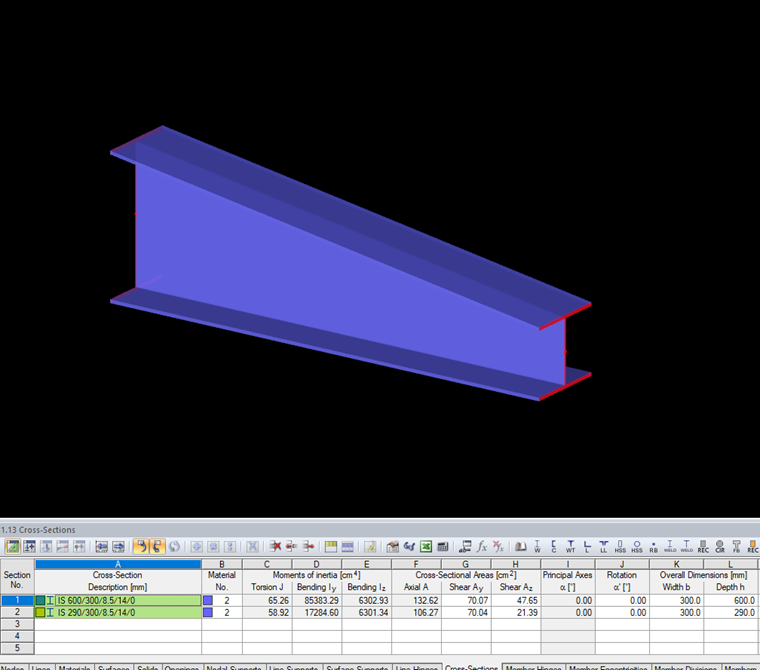

Se o mesmo tipo de secção (linha de secção) for utilizado em ambas as extremidades e os pontos de tensão estiverem em posições opostas, é desenhada uma secção variável "contínua".

Por isso, pode, por exemplo, copiar a secção com a altura mais pequena e depois ajustar a altura e/ou largura da segunda secção.

Nota

A forma mais fácil de o fazer é modelar as duas secções transversais como secções soldadas ou secções parametrizadas.
