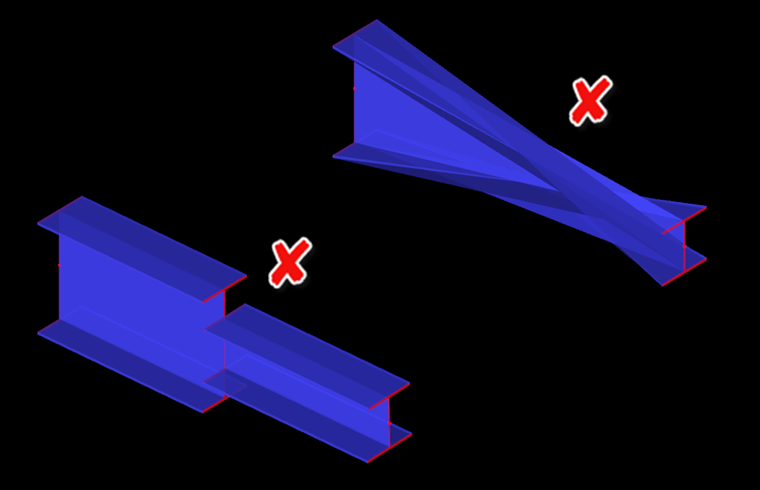

Ich habe in RSTAB/RFEM einen Voutenstab aus zwei unterschiedlichen Querschnitten definiert. Im Rendering wird dieser nun falsch dargestellt (siehe Grafik "Voute falsch"). Was habe ich falsch gemacht?

Antwort

Wenn bei einem Voutenstab unterschiedliche Querschnittstypen am Stabanfang und -ende vorliegen, die nicht die gleiche Anzahl von Spannungspunkten haben, zeichnet RSTAB/RFEM die erste Hälfte mit dem einen, die zweite Hälfte mit dem anderen Querschnitt.
Zudem ist es erforderlich, dass sich die Spannungspunkte mit denselben Nummern gegenüber liegen.

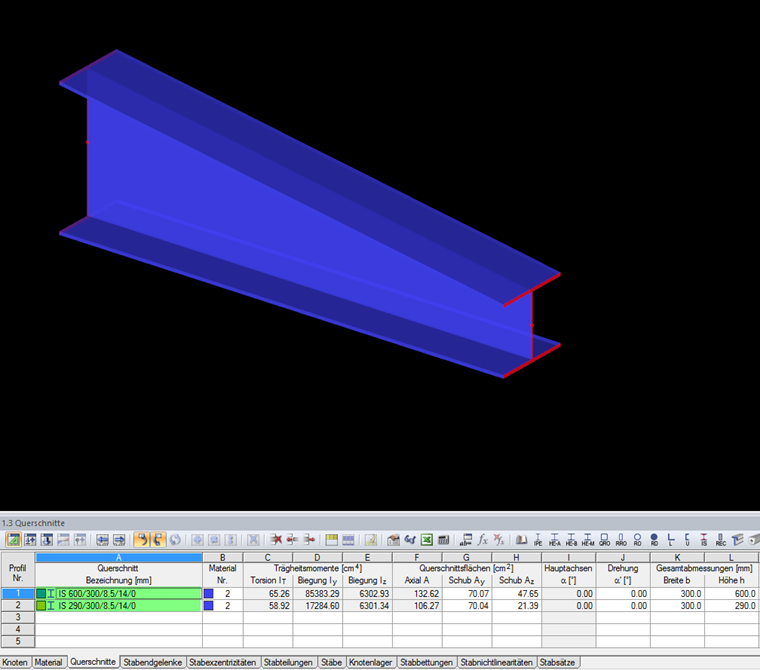

Eine "durchgängige" Voute wird gezeichnet, wenn an beiden Enden der gleiche Querschnittstyp (Profilreihe) vorliegt und sich die Spannungspunkte gegenüberliegen.

Sie könnten also bspw. das Profil mit der geringeren Höhe kopieren und anschließend die Höhe und/oder Breite beim zweiten Querschnitt anpassen.

Hinweis:

Am einfachsten ist dies, wenn Sie beide Querschnitte als Schweißprofile oder parametrisierte Querschnitte modellieren.

Schlüsselwörter

Voute, Voutenstab
