Modelování prutu s náběhem

V programu RSTAB/RFEM jsem zadal prut s náběhy ze dvou různých průřezů. Při renderování se nyní zobrazí nesprávně (viz obrázek "Náběh chybně"). Co jsem udělal špatně?

Odpověď:

Pokud jsou na prutu s náběhem na začátku a na konci různé typy průřezů, které nemají stejný počet napěťových bodů, program RSTAB/RFEM nakreslí první polovinu s jedním průřezem a druhou polovinu s druhým průřezem.
Kromě toho je nutné, aby napěťové body proti sobě ležely se stejnými čísly.

"Průběžný" náběh se vykreslí tehdy, když je na obou koncích stejný typ průřezu (profilová řada) a napěťové body leží proti sobě.

Například byste tedy mohl zkopírovat průřez s menší výškou a potom upravit výšku a/nebo šířku u druhého průřezu.

Doporučení

Nejjednodušší je, pokud oba průřezy namodelujete jako svařované profily nebo parametrické průřezy.

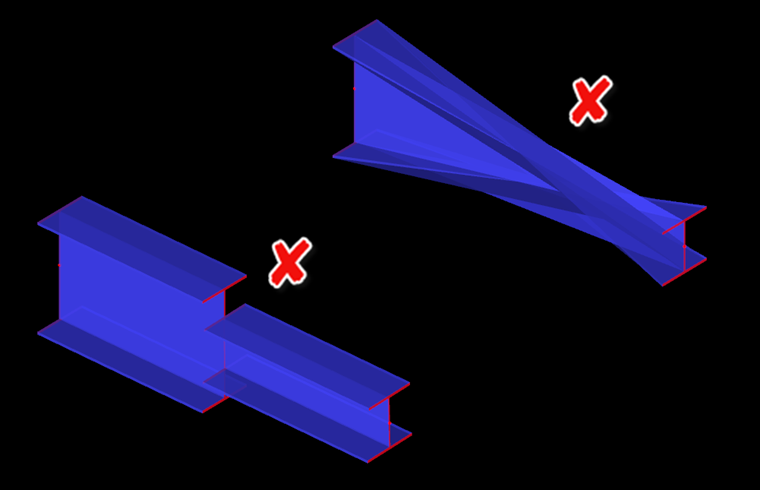

Chybný náběh

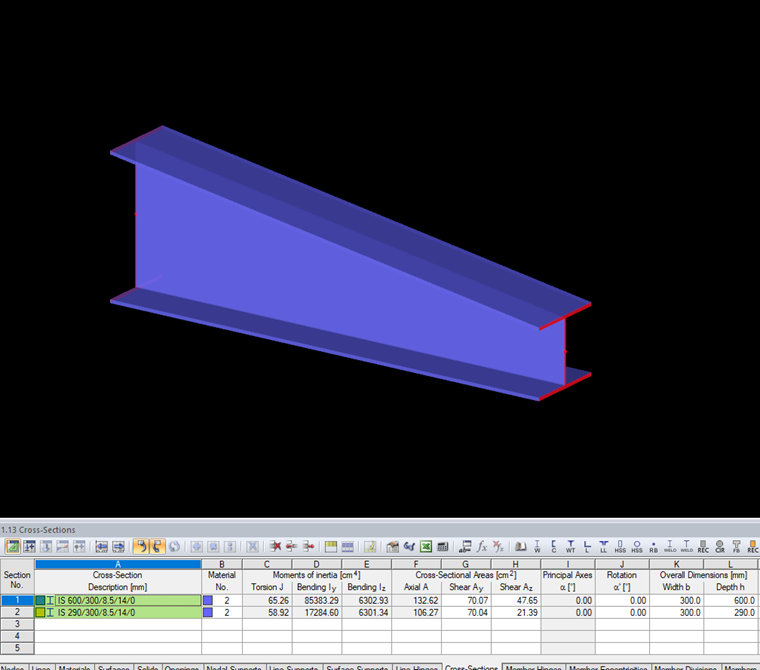

Správný náběh

Autor

Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
