FAQ 000263 PL

1. grudnia 2017

Markus Baumgärtel Ustawienia wyświetlania RFEM RSTAB

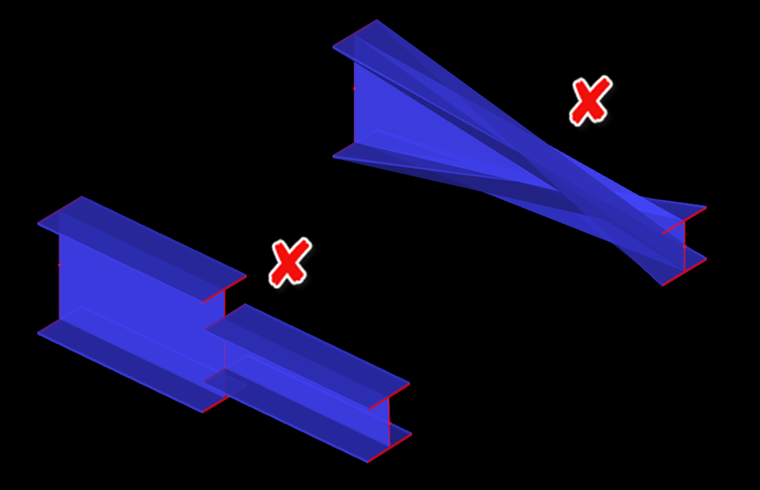

W programie RSTAB / RFEM zdefiniowałem pręt zatoki z dwóch różnych przekrojów poprzecznych. W renderowaniu jest to teraz wyświetlane niepoprawnie (patrz grafika „Voute wrong”). Co zrobiłem źle?

Odpowiedź

Jeśli na początku i na końcu pręta skosu występują różne typy przekrojów, które nie mają takiej samej liczby punktów naprężenia, RSTAB / RFEM narysuje pierwszą połowę z jednym przekrojem, a druga połowa z drugim przekrojem.
Ponadto konieczne jest, aby punkty naprężeń były przeciwne do tych samych liczb.

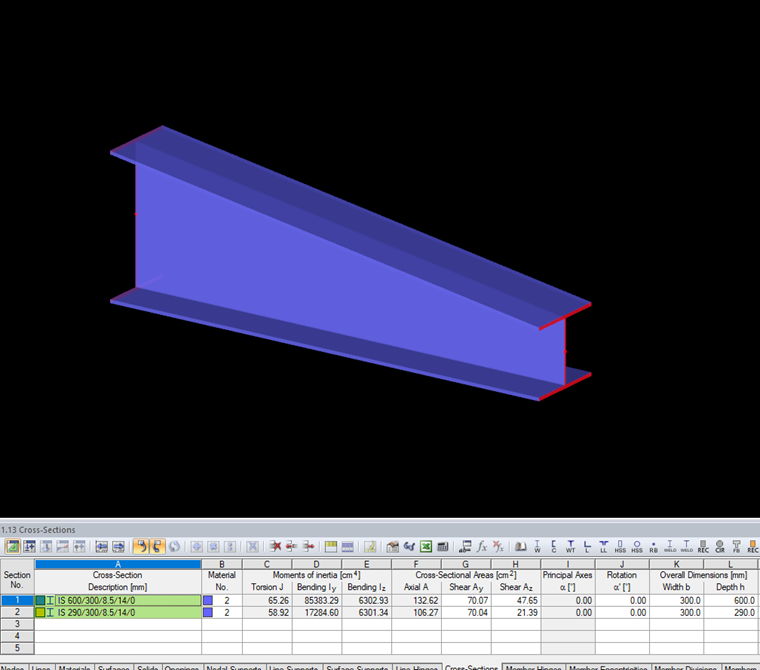

„Ciągły” skos jest rysowany, jeśli ten sam typ przekroju poprzecznego (linia profilu) jest obecny na obu końcach, a punkty naprężeń znajdują się naprzeciwko siebie.

Można więc na przykład skopiować profil o niższej wysokości, a następnie dostosować wysokość i / lub szerokość drugiego przekroju.

Uwaga:

Najłatwiej to zrobić, modelując oba przekroje jako profile spawalnicze lub przekroje parametryczne.

Słowa kluczowe

Voute Voutenstab
