Modellazione di aste rastremate

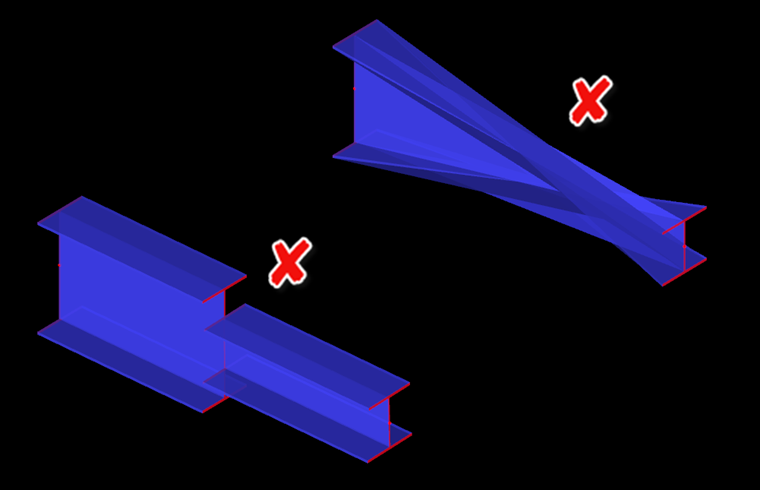

In RFEM/RSTAB, ho definito un'asta rastremata composta da due diverse sezioni trasversali. Im Rendering wird dieser nun falsch dargestellt (siehe Grafik "Voute falsch"). Dove sbaglio?


Risposta:

Se ci sono diversi tipi di sezioni trasversali all'inizio e alla fine di un'asta rastremata che non hanno lo stesso numero di punti di tensione, RFEM/RSTAB disegna la prima metà con una sezione trasversale e la seconda metà con l'altra sezione trasversale.

Zudem ist es erforderlich, dass sich die Spannungspunkte mit denselben Nummern gegenüber liegen.

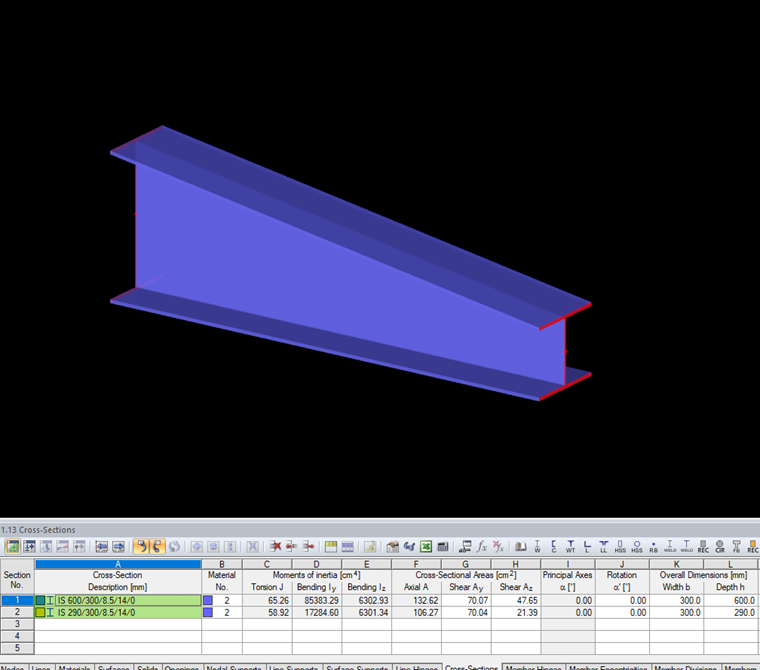

Eine "durchgängige" Voute wird gezeichnet, wenn an beiden Enden der gleiche Querschnittstyp (Profilreihe) vorliegt und sich die Spannungspunkte gegenüberliegen.

Sie könnten also bspw. das Profil mit der geringeren Höhe kopieren und anschließend die Höhe und/oder Breite beim zweiten Querschnitt anpassen.

Nota

Am einfachsten ist dies, wenn Sie beide Querschnitte als Schweißprofile oder parametrisierte Querschnitte modellieren.


Autore

Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.
