Gostaria de definir uma placa ortotrópica. Um den Einfluss der Materialeigenschaften auf die Steifigkeitsmatrix zu kontrollieren, würde ich gern wissen, wie die Steifigkeitsmatrix ermittelt wird. Wie wird außerdem das Eigengewicht der orthotropen Fläche berechnet?

Q: Gostaria de definir uma placa ortotrópica. Um den Einfluss der Materialeigenschaften auf die Steifigkeitsmatrix zu kontrollieren, würde ich gern wissen, wie die Steifigkeitsmatrix ermittelt wird. Wie wird außerdem das Eigengewicht der orthotropen Fläche berechnet?

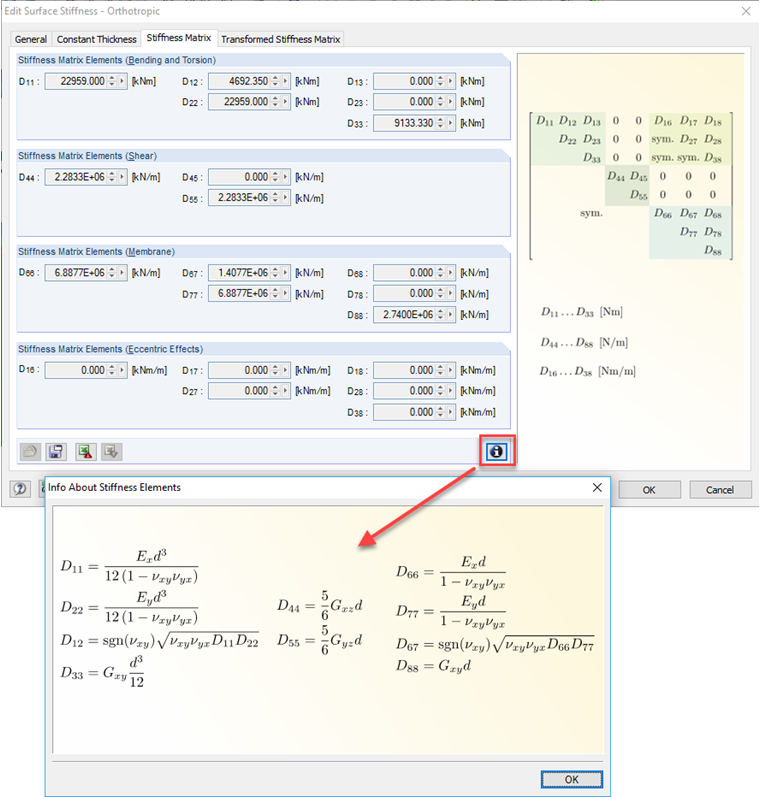

In RFEM können verschiedene Arten von orthotropen Flächen definiert werden. Para obter informações sobre o cálculo dos respetivos coeficientes da matriz de rigidez, clique no botão [Informação] no separador "Matriz de rigidez".Das Eigengewicht errechnet sich aus dem spezifischen Gewicht des Materials und den Angaben in den Dialogregistern zum gewählten Orthotropietyp. Für die Berücksichtigung des Eigengewichts stehen separate Eingabefelder zur Verfügung, um z. B. die äquivalente Dicke der Platte anzugeben.

Question

Gostaria de definir uma placa ortotr&#243;pica. Um den Einfluss der Materialeigenschaften auf die Steifigkeitsmatrix zu kontrollieren, w&#252;rde ich gern wissen, wie die Steifigkeitsmatrix ermittelt wird. Wie wird au&#223;erdem das Eigengewicht der orthotropen Fl&#228;che berechnet?

Accepted Answer

In RFEM k&#246;nnen verschiedene Arten von orthotropen Fl&#228;chen definiert werden. Para obter informa&#231;&#245;es sobre o c&#225;lculo dos respetivos coeficientes da matriz de rigidez, clique no bot&#227;o [Informa&#231;&#227;o] no separador "Matriz de rigidez".Das Eigengewicht errechnet sich aus dem spezifischen Gewicht des Materials und den Angaben in den Dialogregistern zum gew&#228;hlten Orthotropietyp. F&#252;r die Ber&#252;cksichtigung des Eigengewichts stehen separate Eingabefelder zur Verf&#252;gung, um z. B. die &#228;quivalente Dicke der Platte anzugeben.

Steifigkeitsmatrix und Eigengewicht einer orthotropen Platte

Gostaria de definir uma placa ortotrópica. Um den Einfluss der Materialeigenschaften auf die Steifigkeitsmatrix zu kontrollieren, würde ich gern wissen, wie die Steifigkeitsmatrix ermittelt wird. Wie wird außerdem das Eigengewicht der orthotropen Fläche berechnet?
