FAQ 000274 PL

1. grudnia 2017

Robert Vogl Obliczenia RFEM

Chciałbym zdefiniować płytę ortotropową. W celu sprawdzenia wpływu zmienionych właściwości materiału na macierz sztywności chciałbym wiedzieć, w jaki sposób zostanie określona macierz sztywności. W jaki sposób obliczana jest własna waga powierzchni ortotropowej?

Odpowiedź

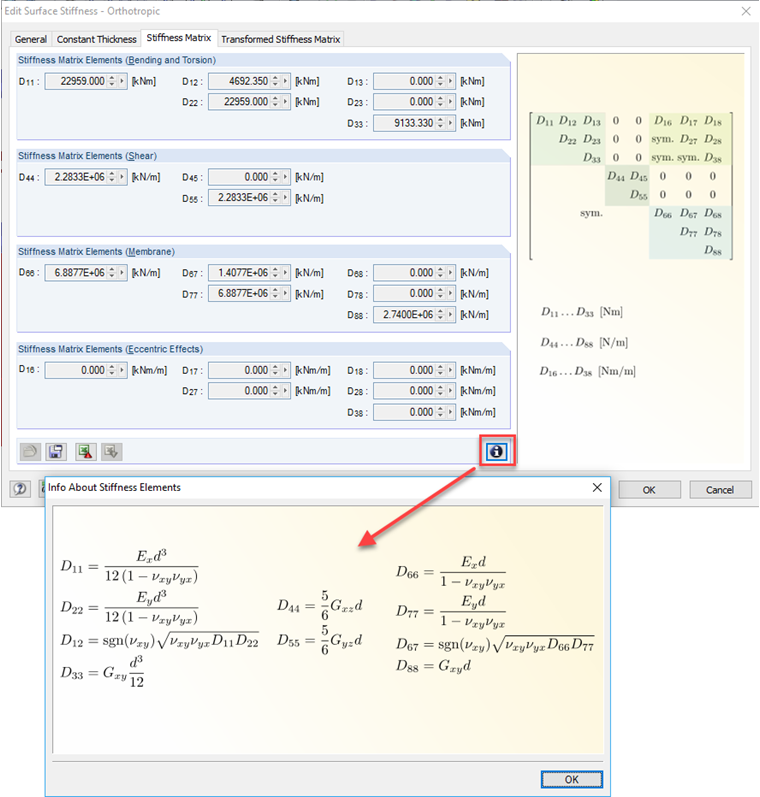

W programie RFEM można definiować różne typy powierzchni ortotropowych. Informacje dotyczące obliczania odpowiednich współczynników macierzy sztywności są dostępne w zakładce 'Matryca sztywności' za pomocą przycisku [Informacje] (patrz rysunek).

Wyznaczanie ciężaru własnego jest oparte na ciężarze właściwym materiału oraz wartościach zdefiniowanych w oknach wybranego typu ortotropii. W celu uwzględnienia ciężaru własnego dostępne są osobne pola wprowadzania, na przykład na przykład odpowiednia grubość blachy.
