Rád bych zadal ortotropní desku. Abych mohl kontrolovat vliv materiálových charakteristik na matici tuhosti, rád bych věděl, jak se matici tuhosti stanovuje. A jak se také počítá vlastní tíha ortotropní plochy?

Q: Rád bych zadal ortotropní desku. Abych mohl kontrolovat vliv materiálových charakteristik na matici tuhosti, rád bych věděl, jak se matici tuhosti stanovuje. A jak se také počítá vlastní tíha ortotropní plochy?

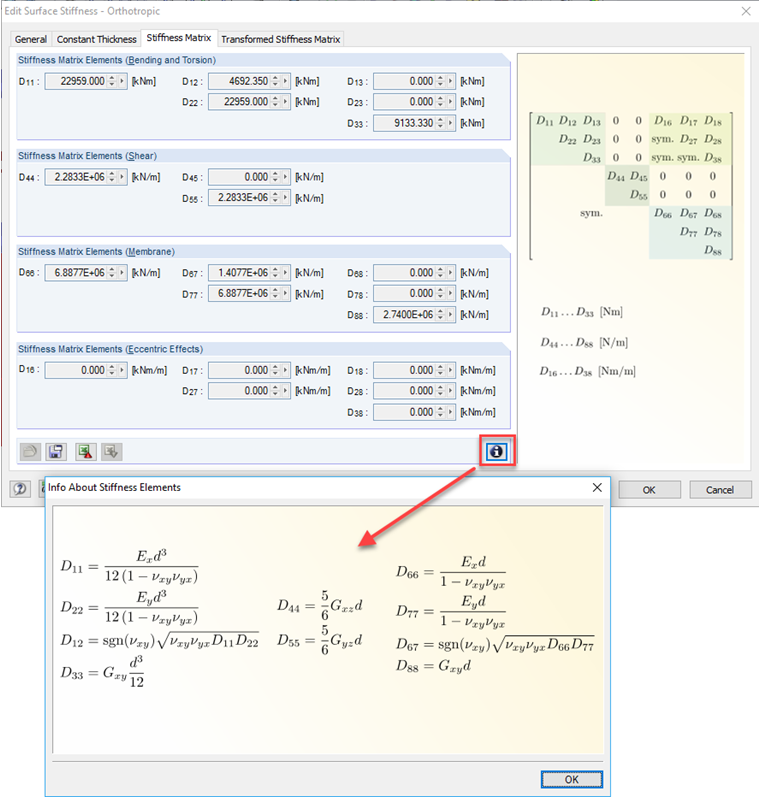

V RFEM lze definovat různé typy ortotropních ploch. V záložce Maticí tuhosti jsou pomocí tlačítka [Info] dostupné informace o výpočtu jednotlivých koeficientů maticí tuhosti.Vlastní tíha se vypočítá ze specifické hmotnosti materiálu a z údajů v dialogových registrech pro zvolený typ ortotropie. Pro zohlednění vlastní tíhy jsou k dispozici samostatná vstupní pole, například pro zadání ekvivalentní tloušťky desky.

Question

R&#225;d bych zadal ortotropn&#237; desku. Abych mohl kontrolovat vliv materi&#225;lov&#253;ch charakteristik na matici tuhosti, r&#225;d bych věděl, jak se matici tuhosti stanovuje. A jak se tak&#233; poč&#237;t&#225; vlastn&#237; t&#237;ha ortotropn&#237; plochy?

Accepted Answer

V RFEM lze definovat různ&#233; typy ortotropn&#237;ch ploch. V z&#225;ložce Matic&#237; tuhosti jsou pomoc&#237; tlač&#237;tka [Info] dostupn&#233; informace o v&#253;počtu jednotliv&#253;ch koeficientů matic&#237; tuhosti.Vlastn&#237; t&#237;ha se vypoč&#237;t&#225; ze specifick&#233; hmotnosti materi&#225;lu a z &#250;dajů v dialogov&#253;ch registrech pro zvolen&#253; typ ortotropie. Pro zohledněn&#237; vlastn&#237; t&#237;hy jsou k dispozici samostatn&#225; vstupn&#237; pole, např&#237;klad pro zad&#225;n&#237; ekvivalentn&#237; tloušťky desky.

Matice tuhosti a vlastní tíha ortotropní desky

Rád bych zadal ortotropní desku. Abych mohl kontrolovat vliv materiálových charakteristik na matici tuhosti, rád bych věděl, jak se matici tuhosti stanovuje. A jak se také počítá vlastní tíha ortotropní plochy?
