Os nós da corda superior inclinada podem ser deslocados no eixo da barra através do comando "Projeto" do menu pendente "Editar".
Para fazer isso, selecione primeiro o nó e depois abra o comando. Aparece uma janela onde pode mover os nós introduzindo um fator e especificando a direção.
Se for difícil determinar o fator, pode utilizar o seguinte procedimento:
Se pretende deslocar os nós, por exemplo, na direção X, basta alterar as coordenadas do nó para as novas coordenadas pretendidas. Isto faz com que o acorde não fique mais inclinado corretamente, mas pode ser ajustado facilmente através do comando "Projeto" (no menu pendente "Editar").

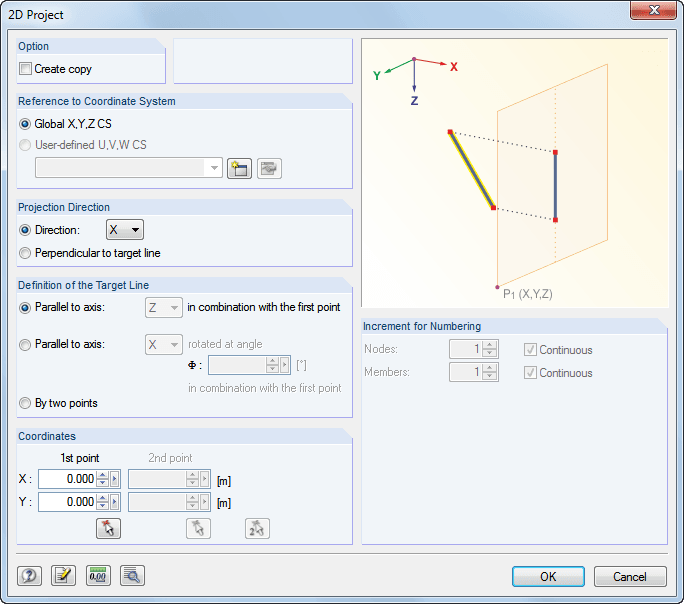

Antes de abrir o comando, selecione novamente o nó correspondente e especifique a direção da projeção e a linha de destino na caixa de diálogo "Projeto 2D" (ver imagem).
De acordo com a sua descrição da estrutura, deve utilizar Z como direção de projeção e definir a linha de destino por dois pontos que descrevem a inclinação da corda. Clique em [OK] para confirmar e a corda tem novamente a inclinação correta e os nós estão na posição correta.
