Resposta:

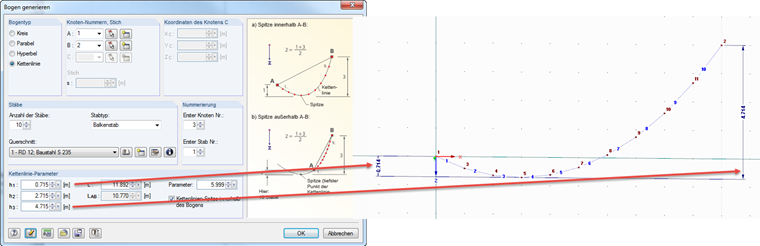

A maneira mais fácil é utilizar a função "Gerar arco" (ver Figura 01). Os valores h1, h2 e h3 surgem do gráfico à direita na caixa de diálogo. Assim, h1 e h3 são as distâncias dos nós de borda do topo da catenária. O valor h2 é o valor médio. Além disso, pode definir nesta janela quantas divisões e que tipo de barra as barras devem ter.
