Pytanie

Jak szybko utworzyć łuk (linię łańcuchową) w programie RFEM/RSTAB?


Odpowiedź:

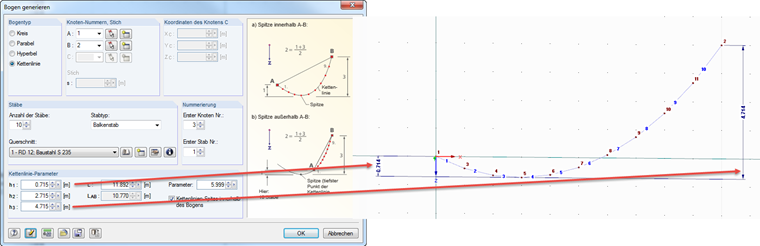

Najłatwiejszym sposobem jest skorzystanie z funkcji „Generować łuk” (patrz rysunek 01). Wartości h1, h2 i h3 wynikają z grafiki po prawej stronie w oknie dialogowym. Zatem h1 i h3 są odległościami węzłów krawędziowych od góry łańcucha. Wartość h2 jest wartością średnią. Ponadto w tym oknie można zdefiniować liczbę podziałów i typ prętów, które mają mieć pręty.
