Neu
FAQ 002754 DE 1. April 2019

Markus Baumgärtel Modellierung | Struktur RFEM RSTAB

Wie kann ich mit RSTAB / RFEM schnell einen Bogen (Kettenlinie) erzeugen?

Antwort

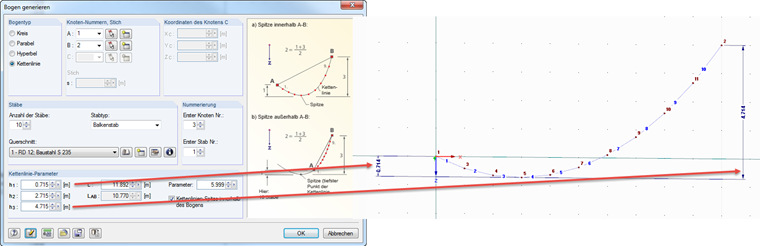

Am einfachsten geht das mit der Funktion "Bogen generieren" (siehe Bild 1). Die Werte h1, h2 und h3 ergeben sich aus der Grafik rechts im Dialog. Demnach sind h1 und h3 die Abstände der Randknoten zur Spitze der Kettenlinie. Der Wert h2 bildet daraus den Mittelwert. Desweiteren kann man in dieser Maske festlegen, wie viele Teilungen und welchen Stabtyp die Stäbe haben sollen.

Schlüsselwörter

Kettenlinie Bogen generieren Seilkette
