Porque é que o ângulo de corte das fibras não é considerado no dimensionamento de uma viga cónica?

Resposta:

Provavelmente, efetuou o dimensionamento no RF‑/TIMBER Pro de acordo com a DIN 1052: 2008 e utilizou um ângulo de corte na fibra inferior a 3 ° (ver Figura 01). De acordo com a secção 10.4.1 (1) da norma DIN 1052, tal ângulo de corte com fibra não deve ser considerado. Se alterar a verificação para a norma DIN EN 1995 (ver Figura 02), a verificação também será realizada para um ângulo inferior a 3 °.

Além disso, o módulo permite analisar tensões de tração transversal no ápice, etc., de acordo com a secção 6.4.3 ff. do Eurocódigo. Este procedimento é explicado em detalhe neste seminário web.

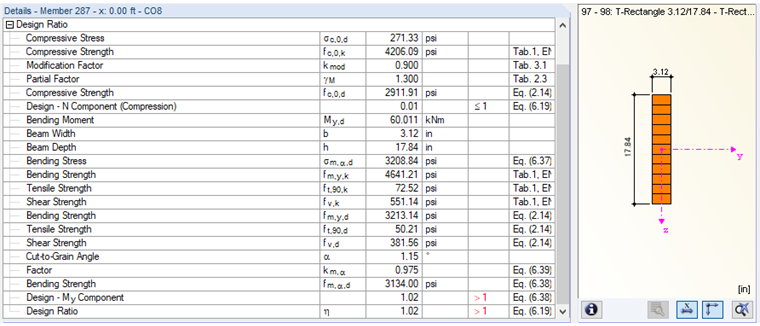

Ângulo de corte para grão alfa
