Pregunta

¿Por qué no se tiene en cuenta el ángulo de corte de la fibra cuando se calcula una viga de canto variable?

Respuesta:

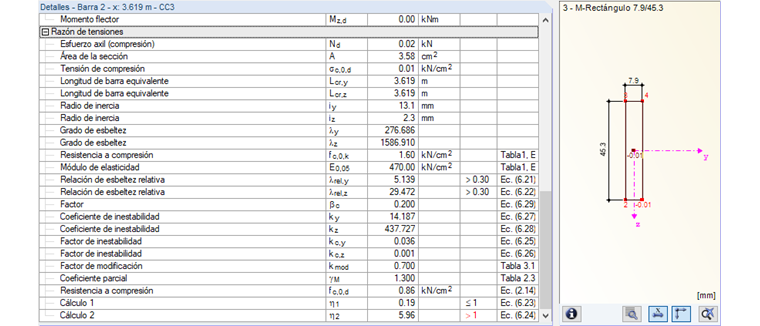

Probablemente ha realizado el cálculo en RF-/TIMBER Pro según DIN 1052: 2008 y ha utilizado un ángulo de corte a la fibra de menos de 3 ° (ver figura 01). Según la sección 10.4.1 (1) de DIN 1052, no se debe considerar dicho ángulo de corte a la fibra. Si cambia el cálculo a la norma DIN EN 1995 actual (ver figura 02), el cálculo también se realizará para el ángulo inferior a 3 °.

Además, el módulo permite analizar tensiones de tracción transversales en el vértice, etc., según el apartado 6.4.3 y siguientes. del Eurocódigo. Este procedimiento se explica en detalle en este seminario web.

Ángulo de corte a fibra alfa

Selección de estándar
