Pourquoi l'angle de coupe dans le fil n'est-il pas pris en compte lors du calcul d'une poutre à inertie variable ?

Foire aux Questions (FAQ)

Retour à la FAQ

1005x

002816

08.04.2019

Question

Pourquoi l'angle de coupe dans le fil n'est-il pas pris en compte lors du calcul d'une poutre à inertie variable ?

Réponse:

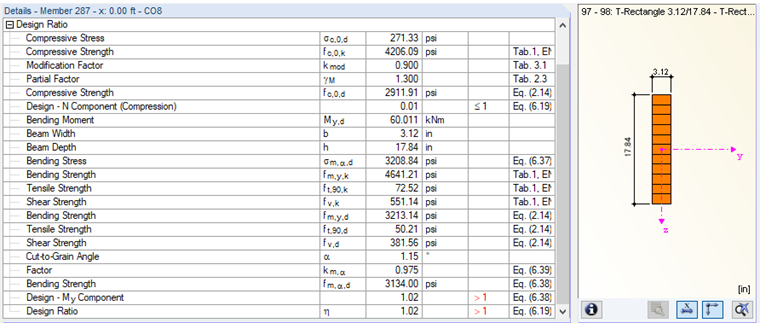

Vous avez probablement effectué la vérification dans RF-/TIMBER Pro selon la norme DIN 1052:2008 et utilisé un angle de coupe inférieur à 3° (voir la Figure 01). Selon la section 10.4.1 (1) de la norme DIN 1052, un tel angle coupe-fil ne doit pas être considéré. Si vous modifiez la vérification selon la norme DIN EN 1995 actuelle (voir la Figure 02), la vérification est également effectuée pour un angle inférieur à 3°.

De plus, le module vous permet d'analyser les contraintes de traction transversales au sommet, etc., selon les sections 6.4.3 et suivantes. de l'Eurocode. Cette procédure est expliquée en détail dans ce webinaire.

Angle de coupe au fil alpha

Sélection d'une norme
