Frage

Wieso wird bei der Bemessung eines gevouteten Trägers der Faseranschnittswinkel nicht berücksichtigt?

Antwort:

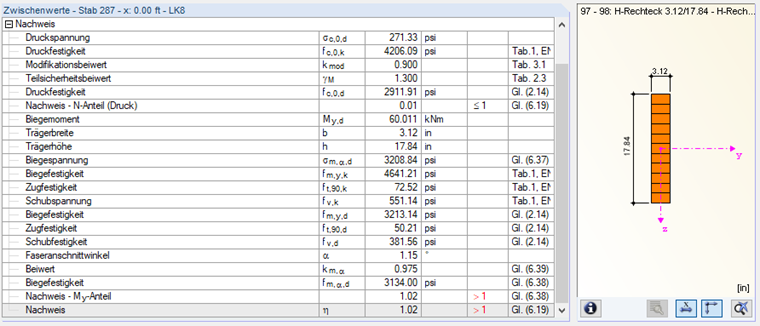

Vermutlich haben Sie in RF-/HOLZ Pro eine Bemessung nach DIN1052:2008 durchgeführt und verwenden einen Faseranschnittswinkel kleiner als 3° (siehe Bild 01). Gemäß Abschnitt 10.4.1 (1) der DIN 1052 braucht ein solcher Faseranschnittswinkel nicht berücksichtigt zu werden. Wenn Sie die Bemessung auf die aktuelle DIN EN 1995 umstellen (siehe Bild 02), wird der Nachweis auch für Winkel kleiner als 3° geführt.

Zusätzlich ist es im Modul auch möglich, Querzugspannungen im First usw. gemäß Abschnitt 6.4.3 ff. des Eurocodes zu untersuchen. Dieses Vorgehen wird in einem Webinar ausführlich erläutert.

Faseranschnittswinkel alpha

Norm auswählen
