Dlaczego kąt gantry nie jest brany pod uwagę przy wymiarowaniu belki sfałdowanej?

Odpowiedź

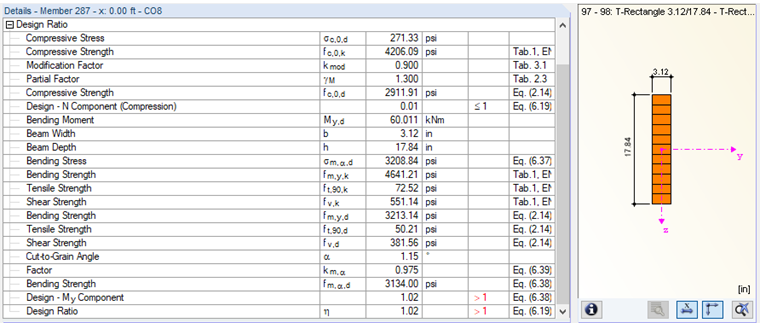

Prawdopodobnie dokonano obliczeń w RF- / TIMBER Pro zgodnie z DIN 1052: 2008 i zastosowano kąt cięcia mniejszy niż 3 ° (patrz Rysunek 01). Zgodnie z rozdziałem 10.4.1 (1) normy DIN 1052 nie jest konieczne uwzględnianie takiego stosunku przekroju do ziaren. Jeżeli projekt zostanie zmieniony na aktualny DIN EN 1995 (patrz Rysunek 02), obliczenia zostaną przeprowadzone również dla kąta mniejszego niż 3 °.

Moduł pozwala ponadto analizować poprzeczne naprężenie rozciągające w wierzchołku itp., Zgodnie z Sekcją 6.4.3 i dalsze. Eurokodu. Procedura ta została szczegółowo omówiona w webinarium .

Słowa kluczowe

Kąt światłowodu Projektowanie drewna Zadzie Poprzeczne naprężenia rozciągające
