Como é que combino o efeito da carga de vento sobre um mastro espiado a partir da carga de vento média e da carga de secção de acordo com a EN 1993-3-1 B.4.3.2.5 (1)?

Q: Como é que combino o efeito da carga de vento sobre um mastro espiado a partir da carga de vento média e da carga de secção de acordo com a EN 1993-3-1 B.4.3.2.5 (1)?

O capítulo B.4.3 da EN 1993-3-1 descreve o método estático equivalente para analisar a resposta dinâmica à turbulência do vento. [1] Zur Ermittlung der Auswirkung der Windlast S TM addiert man die Schnittgrößen S m aus der mittleren Windbelastung mit der Bauwerksantwort S p abhängig von den feldweisen Zusatzlasten zusammen. Die feldweisen Zusatzlasten beschreiben die fluktuierenden Anteile des Windes und werden auch Patch-Lasten genannt.[2] Wegen des nichtlinearen Tragverhaltens sind die Patchlasten gemeinsam mit der mittleren Windbelastung in den Patch-Lastfällen S i zu analysieren. Hier ist jeweils das ausgewählte Feld mit der erhöhten Patchlast und der Restbereich mit der mittleren Windbelastung zu analysieren. Um die reinen Schwankungsanteile der erhöhten feldweisen Zusatzlast zu der mittleren Windbelastung zu ermitteln, ist die mittlere Windbelastung S m von den Patch-Lastfällen S i abzuziehen. Die Bauwerksantwort S p ergibt sich dann aus dem quadratischen Mittelwert der genannten Differenz. In RFEM kann die Überlagerung dieser beiden Größen S M und S p je Windrichtung in S TM über ein Zusammenspiel aus Lastfällen und Ergebniskombinationen erledigt werden. Dabei wird angenommen, dass die mittlere Windbelastung S m sowie die Patch-Lastfälle S i (mittlere Windbelastung S m mit partiell erhöhten Patchlasten) in separaten Lastfällen vorliegen. Aus diesen Lastfällen sind dann zuerst über Ergebniskombinationen die Differenzen aus S i - S m zu bilden. Aus diesen Differenzkombinationen kann dann über eine weitere umhüllende Ergebniskombination der quadratische Mittelwert S p (mit positiven und negativen Anteil) durch Aktivierung der SRSS Option gebildet werden. Zuletzt wird in einer finalen Ergebniskombination die Belastung S TM durch Addition der mittleren Windbelastung S m mit dem quadratischen Mittelwert S p ermittelt.

Question

Como &#233; que combino o efeito da carga de vento sobre um mastro espiado a partir da carga de vento m&#233;dia e da carga de sec&#231;&#227;o de acordo com a EN 1993-3-1 B.4.3.2.5 (1)?

Accepted Answer

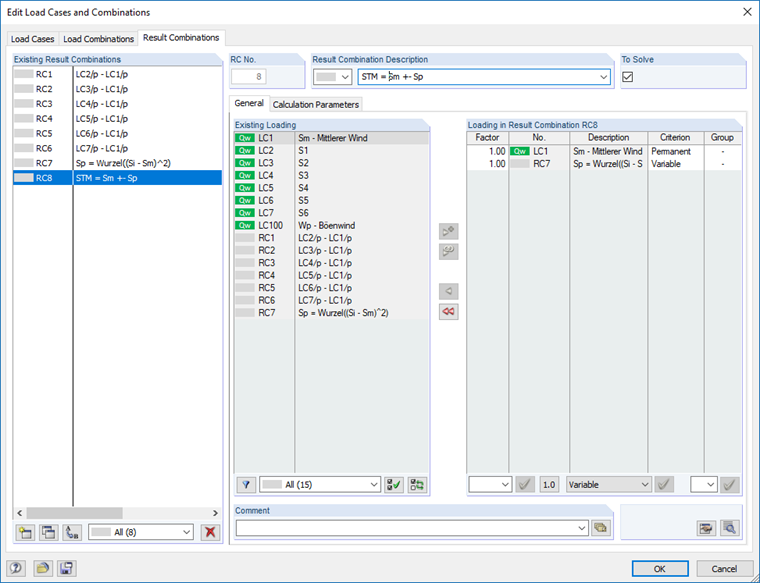

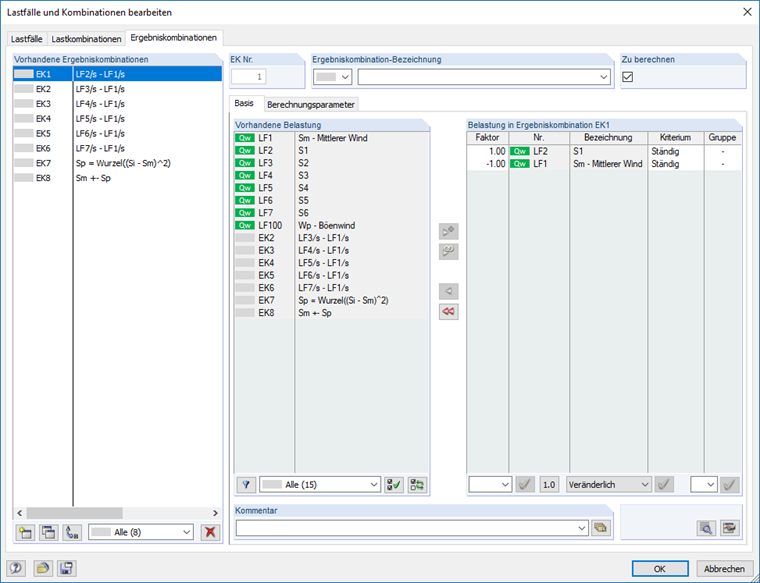

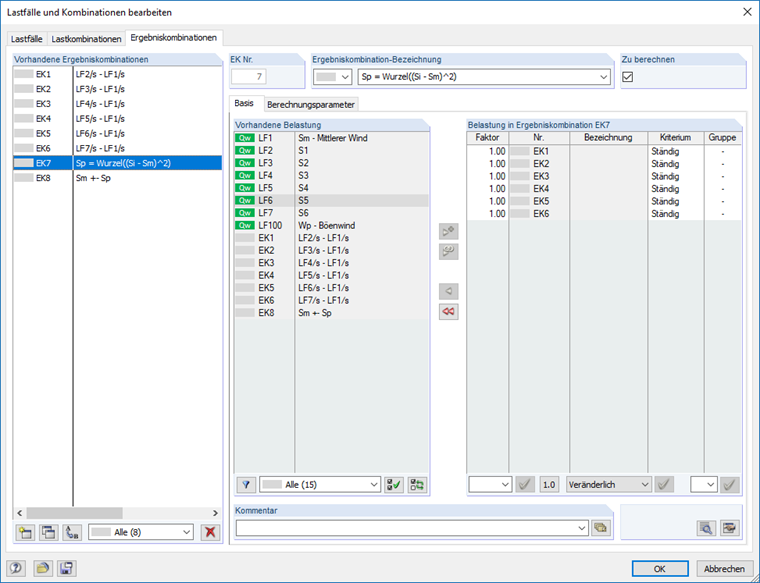

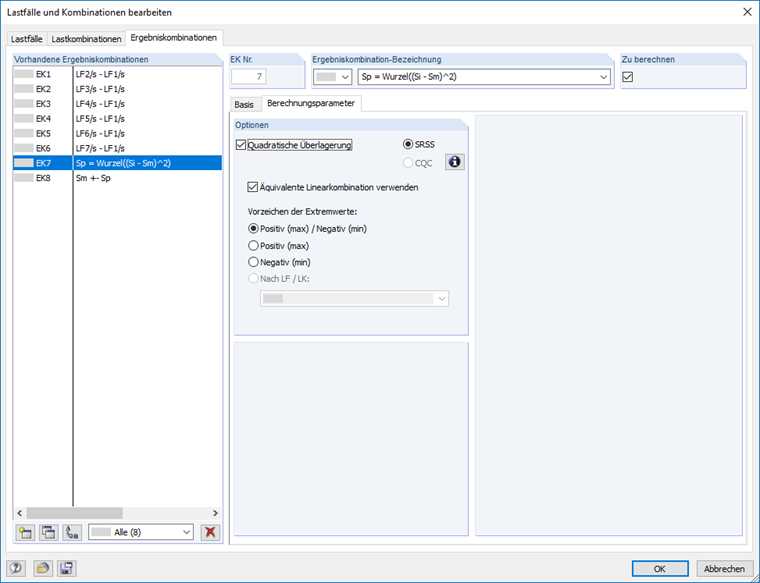

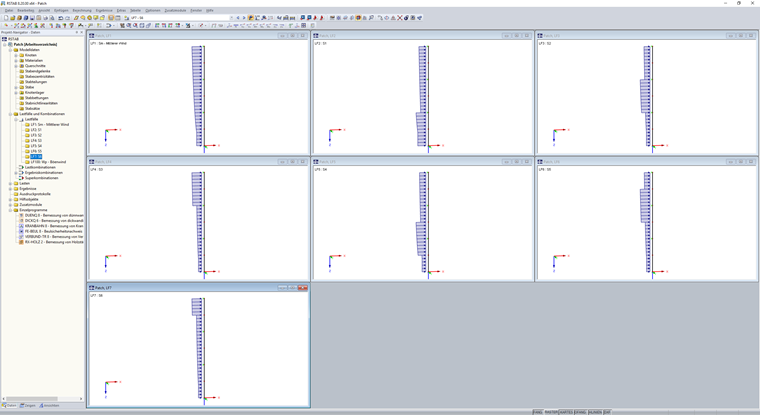

O cap&#237;tulo B.4.3 da EN 1993-3-1 descreve o m&#233;todo est&#225;tico equivalente para analisar a resposta din&#226;mica &#224; turbul&#234;ncia do vento. [1] Zur Ermittlung der Auswirkung der Windlast S TM addiert man die Schnittgr&#246;&#223;en S m aus der mittleren Windbelastung mit der Bauwerksantwort S p abh&#228;ngig von den feldweisen Zusatzlasten zusammen. Die feldweisen Zusatzlasten beschreiben die fluktuierenden Anteile des Windes und werden auch Patch-Lasten genannt.[2] Wegen des nichtlinearen Tragverhaltens sind die Patchlasten gemeinsam mit der mittleren Windbelastung in den Patch-Lastf&#228;llen S i zu analysieren. Hier ist jeweils das ausgew&#228;hlte Feld mit der erh&#246;hten Patchlast und der Restbereich mit der mittleren Windbelastung zu analysieren. Um die reinen Schwankungsanteile der erh&#246;hten feldweisen Zusatzlast zu der mittleren Windbelastung zu ermitteln, ist die mittlere Windbelastung S m von den Patch-Lastf&#228;llen S i abzuziehen. Die Bauwerksantwort S p ergibt sich dann aus dem quadratischen Mittelwert der genannten Differenz. In RFEM kann die &#220;berlagerung dieser beiden Gr&#246;&#223;en S M und S p je Windrichtung in S TM &#252;ber ein Zusammenspiel aus Lastf&#228;llen und Ergebniskombinationen erledigt werden. Dabei wird angenommen, dass die mittlere Windbelastung S m sowie die Patch-Lastf&#228;lle S i (mittlere Windbelastung S m mit partiell erh&#246;hten Patchlasten) in separaten Lastf&#228;llen vorliegen. Aus diesen Lastf&#228;llen sind dann zuerst &#252;ber Ergebniskombinationen die Differenzen aus S i - S m zu bilden. Aus diesen Differenzkombinationen kann dann &#252;ber eine weitere umh&#252;llende Ergebniskombination der quadratische Mittelwert S p (mit positiven und negativen Anteil) durch Aktivierung der SRSS Option gebildet werden. Zuletzt wird in einer finalen Ergebniskombination die Belastung S TM durch Addition der mittleren Windbelastung S m mit dem quadratischen Mittelwert S p ermittelt.

i	é o número de vãos reais,
N	é o número total de padrões de carga necessários (vãos reais i),
Sm	são os esforços internos devido ao carregamento de vento médio,
Si	são as forças internas do padrão de carga i-th (carga de vento média com cargas de correção parcialmente aumentadas).

Método da carga equivalente para consideração da resposta dinâmica do vento de acordo com a EN 1993-3-1
