回复:
EN 1993-3-1中B.4.3章介绍了等效静力法来分析风湍流作用下的动力响应。
[1] Zur Ermittlung der Auswirkung der Windlast STM addiert man die Schnittgrößen Sm aus der mittleren Windbelastung mit der Bauwerksantwort Sp abhängig von den feldweisen Zusatzlasten zusammen. Die feldweisen Zusatzlasten beschreiben die fluktuierenden Anteile des Windes und werden auch Patch-Lasten genannt.
[2] Wegen des nichtlinearen Tragverhaltens sind die Patchlasten gemeinsam mit der mittleren Windbelastung in den Patch-Lastfällen Si zu analysieren. Hier ist jeweils das ausgewählte Feld mit der erhöhten Patchlast und der Restbereich mit der mittleren Windbelastung zu analysieren. Um die reinen Schwankungsanteile der erhöhten feldweisen Zusatzlast zu der mittleren Windbelastung zu ermitteln, ist die mittlere Windbelastung Sm von den Patch-Lastfällen Si abzuziehen. Die Bauwerksantwort Sp ergibt sich dann aus dem quadratischen Mittelwert der genannten Differenz.
|
i |
是实际跨的数目， |
|
N |
是所需荷载分布类型的总数（实际跨度 i）， |
|
Sm |
是平均风荷载引起的内力， |
|
Si |
是第 i 个荷载分布曲线得到的内力(平均风荷载和贴片荷载)。 |

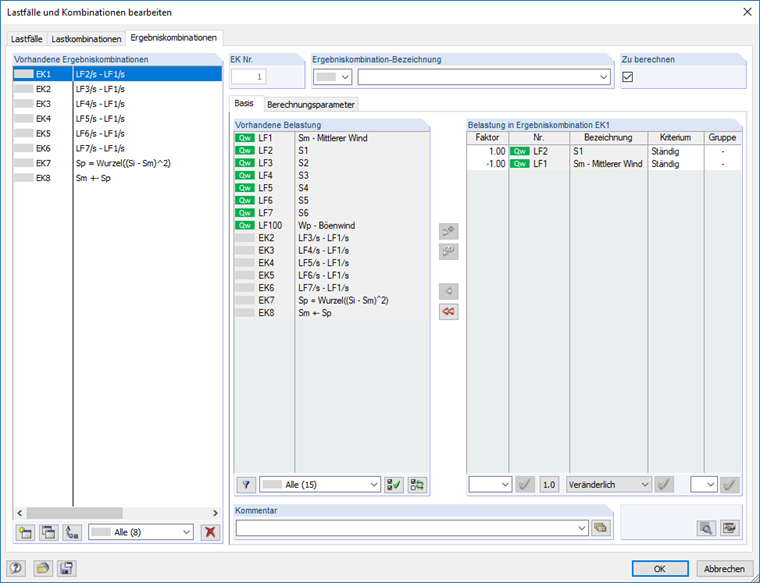

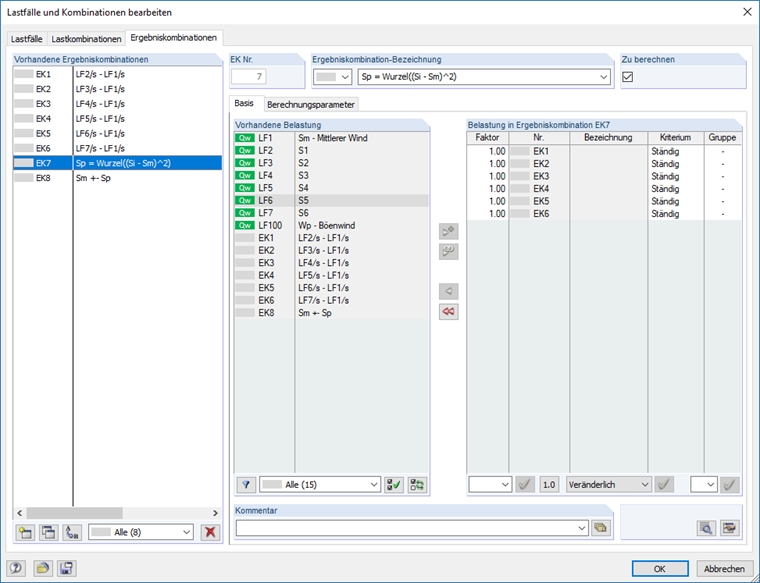

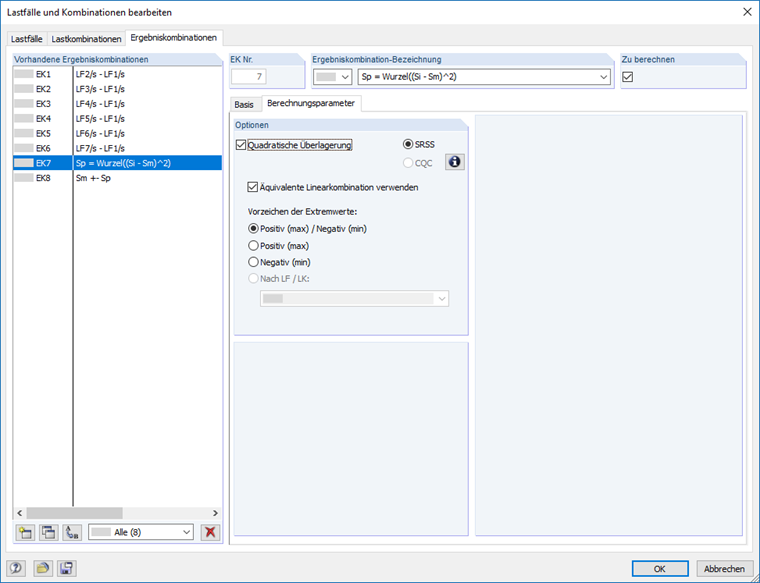

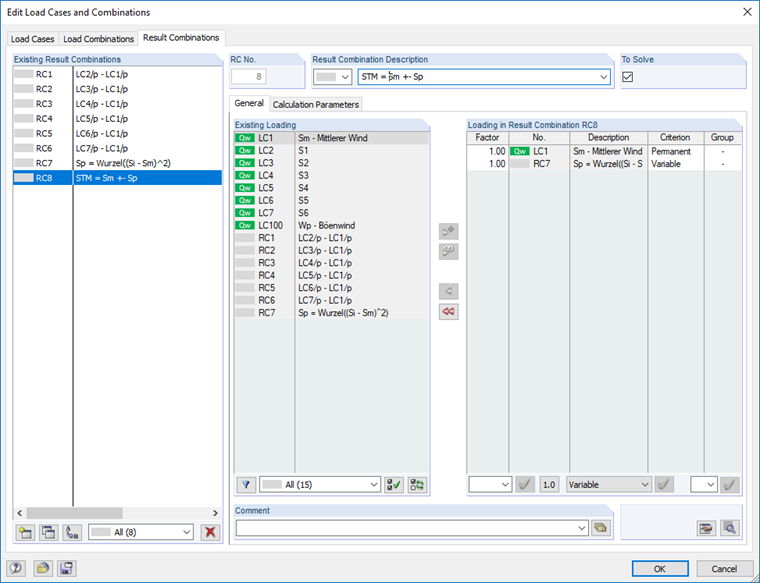

In RFEM kann die Überlagerung dieser beiden Größen SM und Sp je Windrichtung in STM über ein Zusammenspiel aus Lastfällen und Ergebniskombinationen erledigt werden. Dabei wird angenommen, dass die mittlere Windbelastung Sm sowie die Patch-Lastfälle Si (mittlere Windbelastung Sm mit partiell erhöhten Patchlasten) in separaten Lastfällen vorliegen. Aus diesen Lastfällen sind dann zuerst über Ergebniskombinationen die Differenzen aus Si - Sm zu bilden. Aus diesen Differenzkombinationen kann dann über eine weitere umhüllende Ergebniskombination der quadratische Mittelwert Sp (mit positiven und negativen Anteil) durch Aktivierung der SRSS Option gebildet werden. Zuletzt wird in einer finalen Ergebniskombination die Belastung STM durch Addition der mittleren Windbelastung Sm mit dem quadratischen Mittelwert Sp ermittelt.
