Jak połączyć oddziaływanie obciążenia wiatrem działającego na maszt z kolsem, który składa się ze średniego obciążenia wiatrem i obciążenia węzłem tnącym, zgodnie z normą EN 1993-3-1 B.4.3.2.5 (1)?

Odpowiedź

W rozdziale B.4.3 normy EN 1993-3-1 opisano równoważną statyczną metodę analizy dynamicznej reakcji na turbulencje wiatru.

[1] W celu obliczenia oddziaływania obciążenia wiatrem S TM dodaje się siły wewnętrzne S m
Obciążenia plastra opisują zmienne składowe wiatru.

${\mathrm S}_{\mathrm{TM}}={\mathrm S}_{\mathrm m\;}\pm{\mathrm S}_{\mathrm p}$

[2], ze względu na nieliniowe zachowanie strukturalnej ładunki połączeniowe muszą być analizowane razem ze średnim obciążeniu wiatrem w modelach obciążenia plaster Si. W takim przypadku zawsze należy przeanalizować wybrany zakres przy zwiększonym obciążeniu łaty, a pozostały zakres przy średnim obciążeniu wiatrem. W celu określenia składników czystych wahań zwiększonego obciążenia związanego z plastra średnim obciążeniu wiatrem, średnie obciążenie wiatrem Sm Shoud odejmowana od wzorów obciążenia plaster Si. Reakcja strukturalna S p wynika z sumy rdzeniowej kwadratów wspomnianej różnicy.

${\mathrm S}_{\mathrm p}=\sqrt{\sum_{\mathrm i=1}^{\mathrm N}\left({\mathrm S}_{\mathrm i}-{\mathrm S}_{\mathrm m}\right)^2}$

Z
ja ...
N ...
S m ...
S i ...

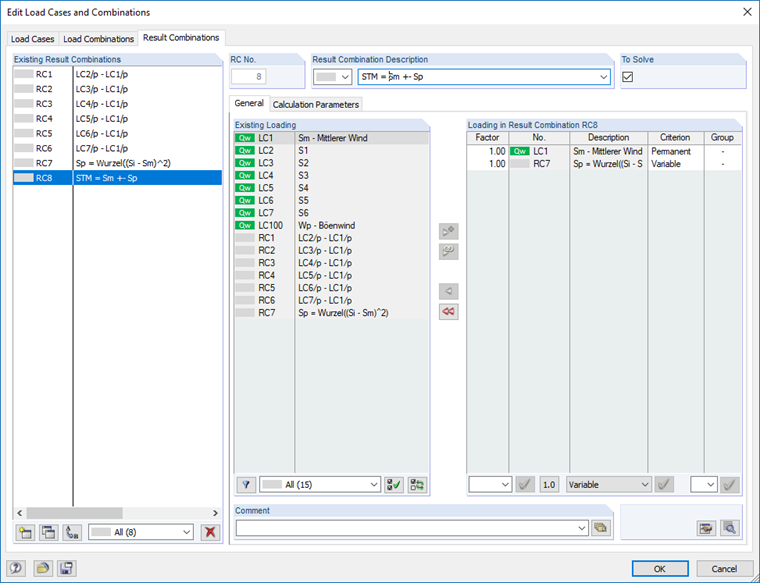

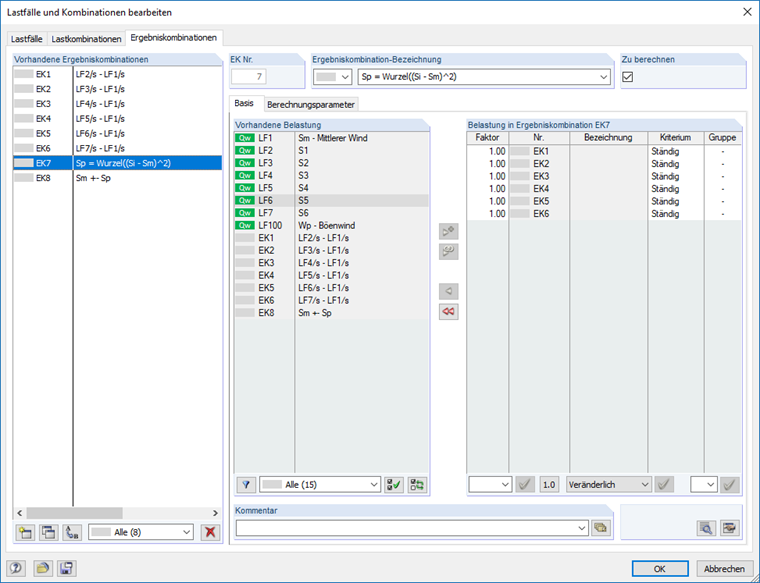

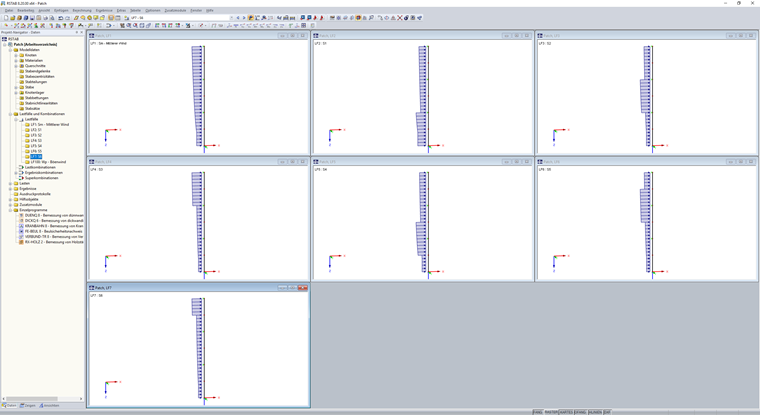

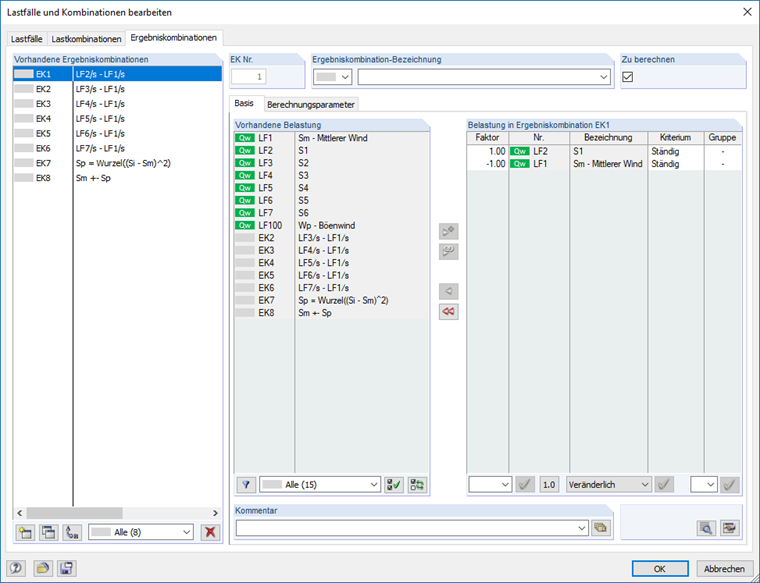

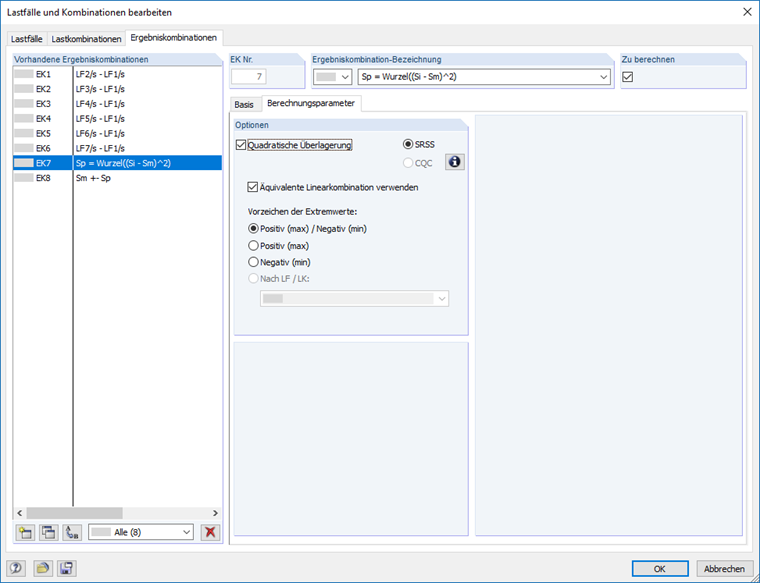

W programie RFEM można łączyć ze sobą obydwa efekty S M i S p dla każdego kierunku wiatru w S TM poprzez kombinację przypadków obciążeń i kombinacji wyników. Przyjmuje się przy tym, że średnie obciążenie wiatrem S m oraz obciążenia plastyczne łata S i (średnie obciążenie wiatrem S m przy częściowo zwiększonych obciążeniach plastra) stanowią odrębne przypadki obciążeń. Na podstawie tych przypadkach obciążeń, różnice pomiędzy S i - Sm należy najpierw generowane za pomocą kombinacji wyników. Z tych kombinacji różnic można następnie wykorzystać kolejną kombinację wyników otaczających do wygenerowania sumy rdzeniowej kwadratów S p (ze składową dodatnią i ujemną) poprzez aktywację opcji SRSS. Na koniec obciążenie S TM jest obliczane poprzez dodanie średniego obciążenia wiatrem S m do sumy rastra kwadratów S p w końcowej kombinacji wyników.
