[EN] FAQ 003104 | ¿Cómo combino el efecto de la carga de viento en una torre atornillada que consiste en una carga media de viento y carga de campo adicional (carga de parche) según la norma EN 1993-3-1 B.4.3.2.5 (1)?

FAQ Vídeo explicativo

01
Casos de carga típicos

02
Diferencia S_i - S_m

03
Combinación cuadrática desde las diferencias

04
Opción SRSS para determinar el valor de la combinación cuadrática

05
Determinación de S_TM

Volver a preguntas más frecuentes (FAQ)

27. mayo 2019

003104

¿Cómo combino el efecto de la carga de viento en una torre atornillada que consiste en una carga media de viento y carga de campo adicional (carga de parche) según la norma EN 1993-3-1 B.4.3.2.5 (1)?

Respuesta

En el capítulo B.4.3 de la norma EN 1993-3-1 se describe un método de carga equivalente para considerar la respuesta dinámica a la turbulencia del viento.

[1] Para determinar el efecto de la carga de viento S_TM, los esfuerzos internos S_m de la carga media de viento se combinan con la respuesta S_p en función de la carga del terreno Las cargas del terreno describen los componentes de viento fluctuantes.

${\mathrm S}_{\mathrm{TM}}={\mathrm S}_{\mathrm m\;}\pm{\mathrm S}_{\mathrm p}$

[2] Debido al comportamiento estructural no lineal, las cargas del terreno se deben analizar junto con la carga de viento media en los patrones de la carga del terreno S_i. En este caso, siempre se necesita analizar el vano seleccionado con la carga del terreno aumentada y el vano restante con la carga media de viento. Para determinar las componentes de fluctuación puras de la carga adicional incrementada en el terreno para la carga media de viento, reste la carga de viento media S_m de los casos de carga del terreno S_i. La respuesta estructural S_p se obtiene a partir del valor de la media cuadrática de la diferencia mencionada.

${\mathrm S}_{\mathrm p}=\sqrt{\sum_{\mathrm i=1}^{\mathrm N}\left({\mathrm S}_{\mathrm i}-{\mathrm S}_{\mathrm m}\right)^2}$

donde,

i ... Número de vanos considerados

N ... Número total de los patrones de carga necesarios (vanos reales i)

S_m ... Esfuerzos internos debidos a la carga de viento media
S_i ... Esfuerzos internos debidos al caso de carga i-n (carga de viento media con cargas del terreno parcialmente incrementadas)

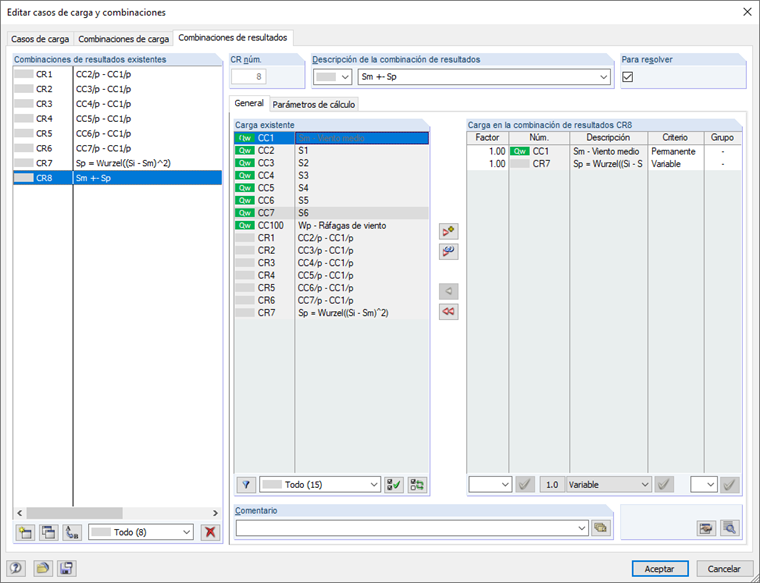

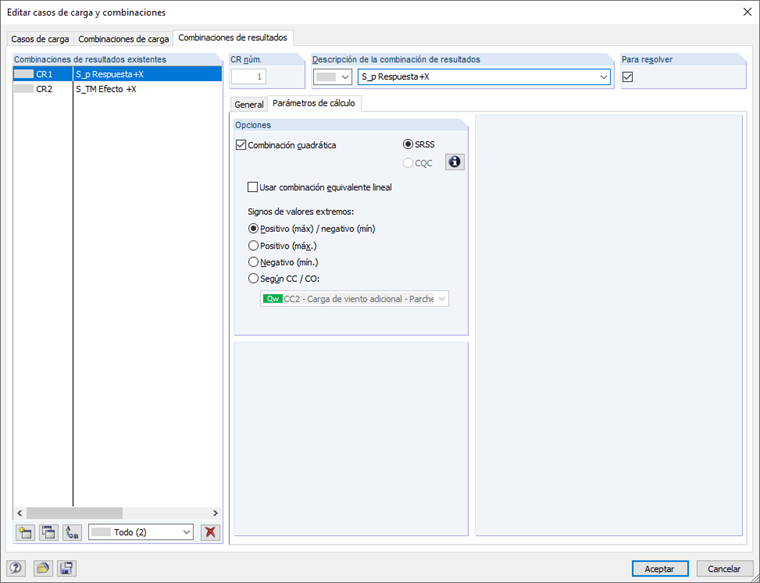

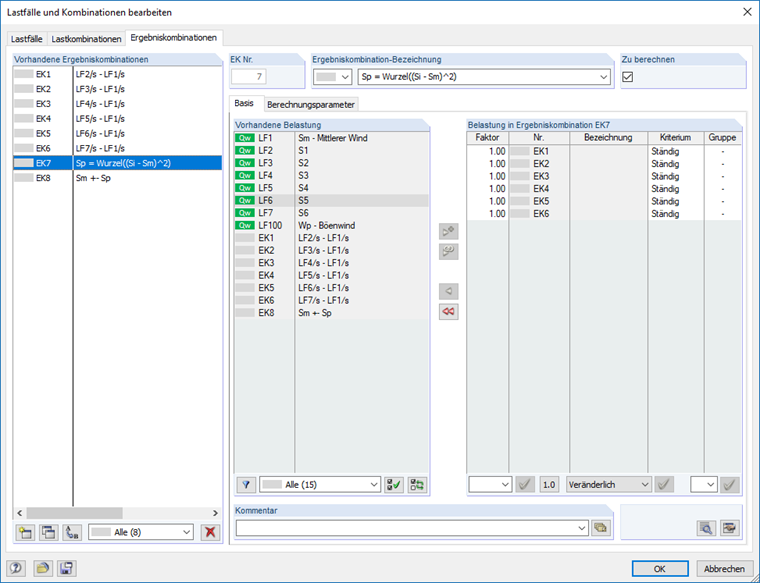

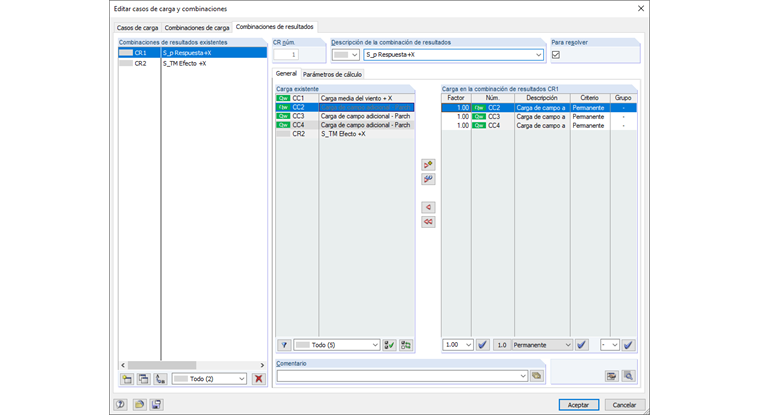

En RFEM, puede superponer estos dos parámetros S_M y S_p para cada dirección de viento en S_TM mediante una iteracción de casos de carga y combinaciones de resultados. Aquí se supone que la carga media de viento S_m y los casos de carga dl terreno S_i (carga de viento media S_m con cargas del terreno parcialmente aumentadas) están disponibles en casos de carga separados. En base a estos casos de carga, las diferencias desde S_i-S_m se deben generar primero desde las combinaciones de resultados. Desde estas combinaciones de diferencias, entonces se puede utilizar otra combinación de resultados envolvente para generar la suma cuadrática de las raíces S_p (con la componente positiva y negativa) al activar la opción SRSS. Finalmente, el efecto de la carga S_TM se determina al añadir la carga de viento media S_m a la suma cuadrática de S_p en la combinación de resultados final.
