Mensagem ao importar ficheiros DXF devido às grandes dimensões

Ao importar um ficheiro dxf, recebo uma mensagem a indicar que as dimensões do modelo são superiores a 10 000 metros. O que devo fazer?

Resposta:

A mensagem (Figura 01) indica que as dimensões do modelo são muito grandes. Das kann folgende Ursachen haben:

  1. Die Abmessungen des Modells sind tatsächlich sehr groß, so dass keine weiteren Maßnahmen erforderlich sind.
  2. Beim Import wurden die falschen Längeneinheiten eingestellt. In diesem Fall sind die Längeneinheiten im Register "ASCII-Format DXF (*.dxf)" des Fensters "Import" zu überprüfen und die gewünschte Längeneinheit einzustellen (Bild 2).
  3. Das Modell ist weit vom Ursprung entfernt. Das Modell kann im CAD-Programm in den Ursprung verschoben und dann in RSTAB/ RFEM importiert werden.
Mensagem
Mensagem

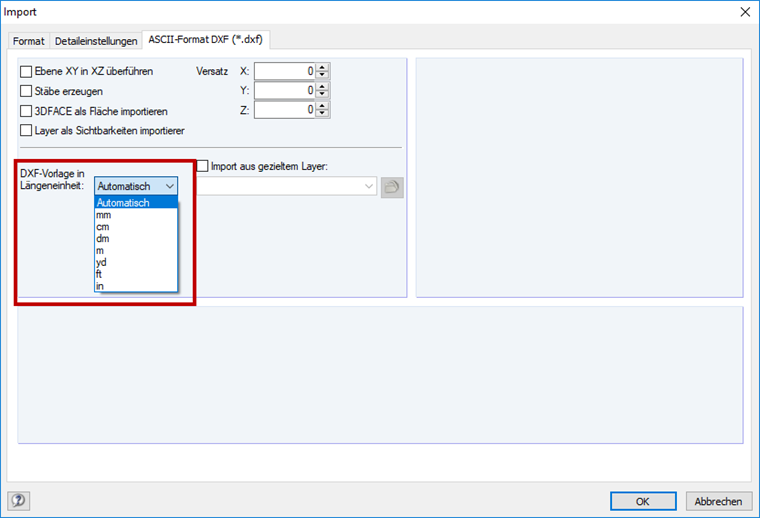

Importação do formato ASCII DXF: Configuração da unidade de comprimento
Importação do formato ASCII DXF: Configuração da unidade de comprimento
