Komunikat podczas importu plików DXF ze względu na duże wymiary

Podczas importu pliku dxf otrzymuję komunikat, że wymiary modelu są większe niż 10 000 metrów. Co możemy zrobić?

Odpowiedź:

Komunikat (zdjęcie 01) wskazuje, że wymiary modelu są bardzo duże. Das kann folgende Ursachen haben:

  1. Die Abmessungen des Modells sind tatsächlich sehr groß, so dass keine weiteren Maßnahmen erforderlich sind.
  2. Beim Import wurden die falschen Längeneinheiten eingestellt. In diesem Fall sind die Längeneinheiten im Register "ASCII-Format DXF (*.dxf)" des Fensters "Import" zu überprüfen und die gewünschte Längeneinheit einzustellen (Bild 2).
  3. Das Modell ist weit vom Ursprung entfernt. Das Modell kann im CAD-Programm in den Ursprung verschoben und dann in RSTAB/ RFEM importiert werden.
Powiadomienie
Powiadomienie

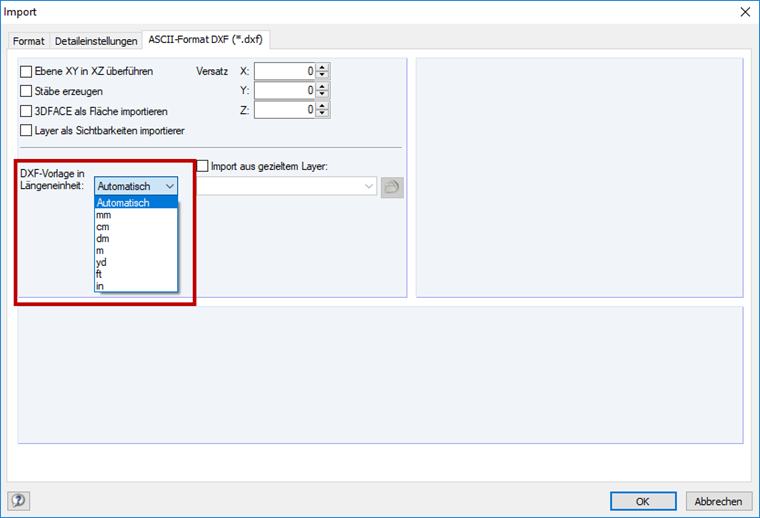

Importowanie formatu ASCII DXF: Ustawianie jednostki długości
Importowanie formatu ASCII DXF: Ustawianie jednostki długości
