回复:
该消息(图 01)表明模型的尺寸非常大。 这可能有以下原因:1) 模型的尺寸确实很大,所以不需要进行进一步的操作。

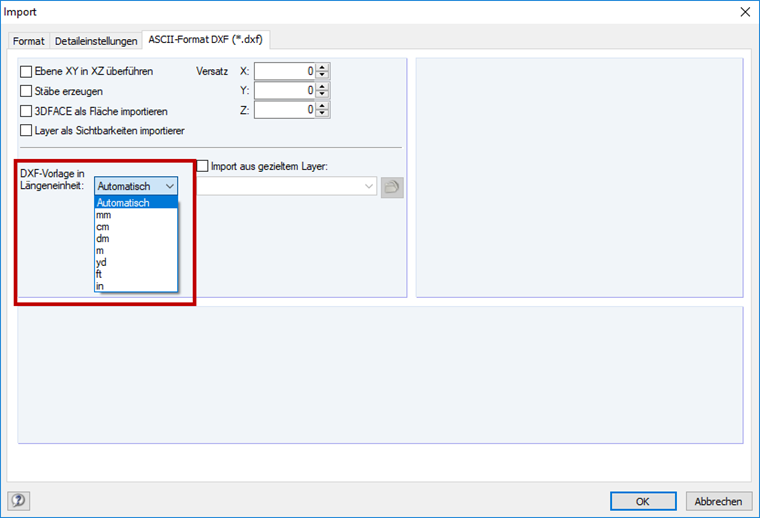

2) 导入的长度单位设置错误。 在这种情况下,请在“导入”对话框的“ASCII 格式 DXF (*.dxf)”选项卡中检查长度单位,并设置所需的长度单位(图 02)。
3) 模型远离原点。 在CAD程序中模型可以先移动到原点,然后导入到RFEM/RSTAB中。
使用视图选项“相机飞行模式”,您可以在 RFEM 和 RSTAB 结构模型中飞行。 使用键盘可以控制飞行的方向和速度。 此外,还可以将在结构模型中的飞行过程保存为视频。
通过与 Revit 的直接接口,您可以根据在 RFEM 或 RSTAB 中所做的更改来更新 Revit 模型。 根据所做的修改,可能必须重新生成 Revit 对象(删除对象然后重新生成)。 重新生成的模型是在 RFEM/RSTAB 的模型基础上进行的
如果你想避免重新生成,请激活'只更新材料、厚度和截面'复选框。 这种情况下只能调整对象的属性。 与此不同的是,材料、面的厚度和截面在这里不予考虑。
在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
