Retorno das forças internas no caso da deformação inicial de outro caso de carga/combinação de cargas

No caso da função "Deformação inicial de outro CC/CO", não consigo analisar os esforços internos. Wie wird diese Funktion intern abgebildet?


Resposta:

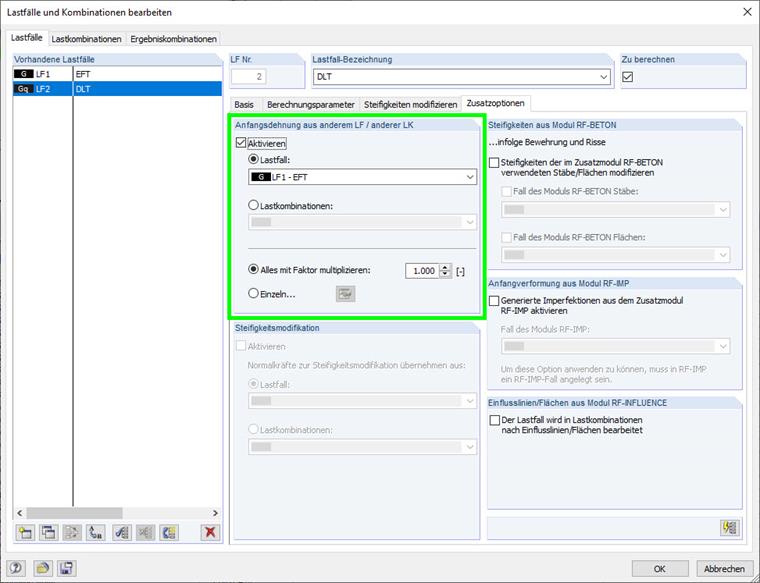

A função transfere a deformação de um CC ou CO para outro CC ou CO. Die Schnittgrößen beziehungsweise die Spannungszustände werden dabei nicht mit übertragen.

Insofern dem Lastfall oder der Lastfallkombination das gleiche statische System zugrunde liegt, sollten sich keine nennenswerten Schnittgrößen ergeben. Hier kann die FE-Teilung im System einen Einfluss haben und ist gegebenenfalls zu prüfen.

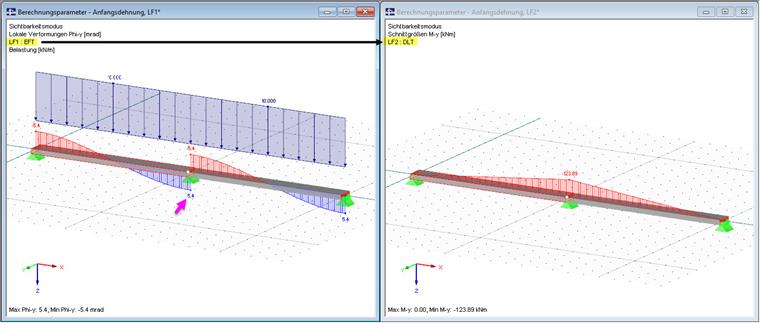

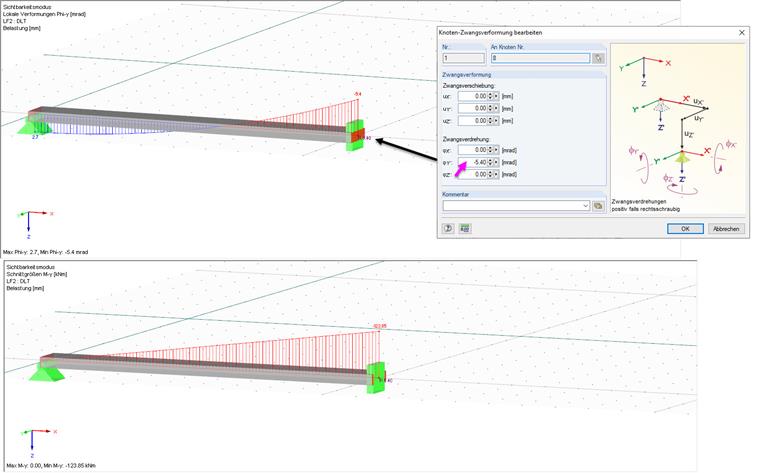

Wird die Anfangsdehnung in einen Lastfall oder eine Lastfallkombination übernommen, der ein anderes statisches System zugrunde liegt, so können sich zusätzliche Schnittgrößen infolge der verhinderten Verformung ergeben (Zwang). Im Beispiel (Bild 02) wird die Anfangsdehnung von zwei aufeinanderfolgenden Einfeldträgern auf einen Durchlaufträger übertragen. Die Verformung an der Zwischenstütze ist verhindert und es bildet sich ein Moment aus (Bild 03). Die Größe des entstehenden Moments lässt sich nachvollziehen indem man das System freischneidet und die verhinderte Verformung als Zwangsverformung auf Lastseite ansetzt.
