对于“来自其他LC/CO的初始应变”功能,我无法追溯内力。 该函数在内部如何映射?

回答

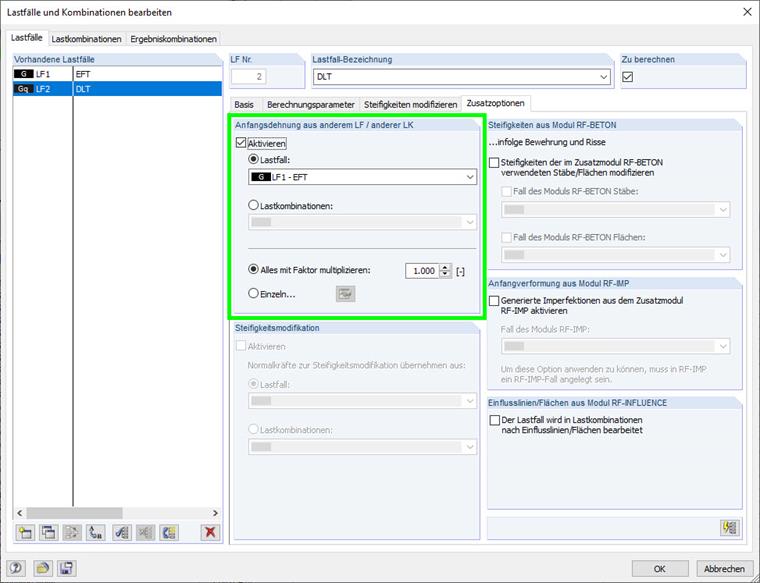

该功能将变形从一个LC或CO转换为另一个LC或CO。 内力和应力状态不会被传递。

如果荷载工况或荷载组合基于相同的结构体系,则不会产生明显的内力。 此处的有限元划分可能会产生影响,必要时应进行检查。

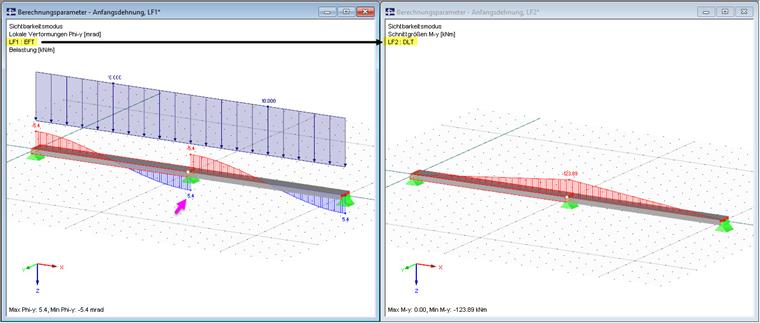

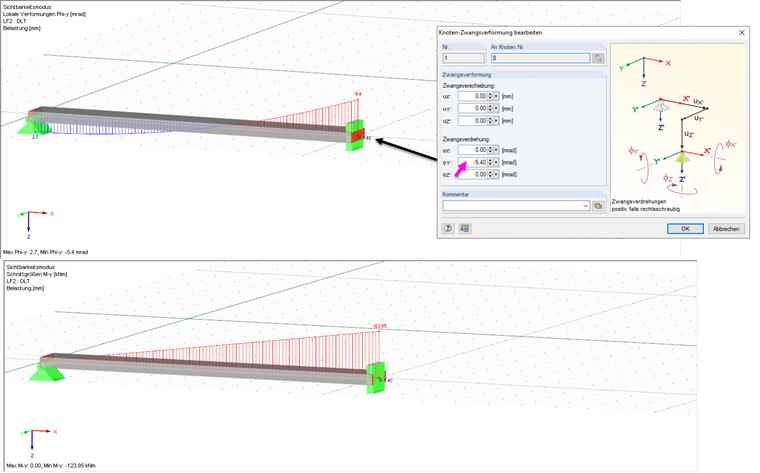

如果将初始应变传递到基于另一个结构体系的荷载工况或荷载组合中,则由于避免了变形(约束),可能会产生附加的内力。 在示例中(图02),两个连续的单跨梁的初始应变被传递给连续的梁。 防止中间柱的变形并产生弯矩(图03)。 所产生的弯矩的大小可以通过切开结构并在荷载侧施加阻止变形作为施加的变形来更好地说明。

关键词

初始应变 约束 施工阶段 系统变更
