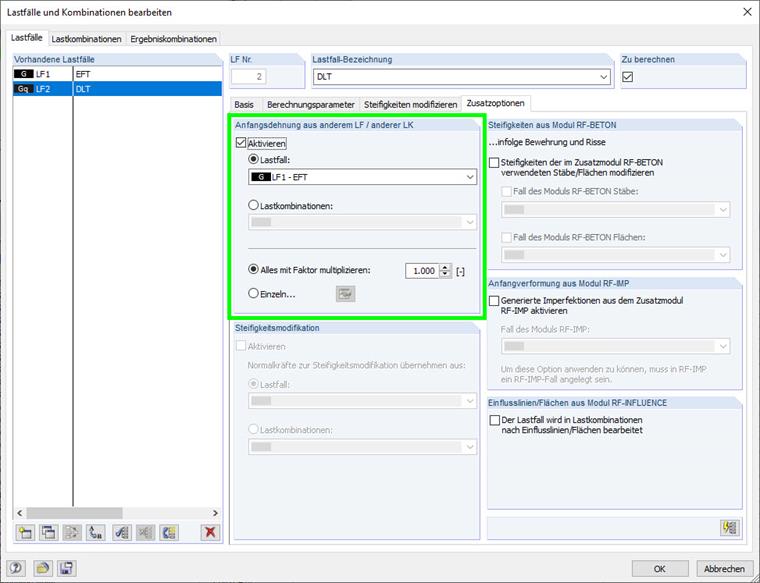

Bei der Funktion Anfangsdehnung aus anderem LF / anderer LK kann ich die Schnittgrößen nicht nachvollziehen. Wie wird diese Funktion intern abgebildet?

Antwort

Die Funktion überträgt die Verformung aus einem LF oder einer LK in den anderen LF oder eine andere LK. Die Schnittgrößen beziehungsweise die Spannungszustände werden dabei nicht mit übertragen.

Insofern dem Lastfall oder der Lastfallkombination das gleiche statische System zugrunde liegt, sollten sich keine nennenswerten Schnittgrößen ergeben. Hier kann die FE-Teilung im System einen Einfluss haben und ist gegebenenfalls zu prüfen.

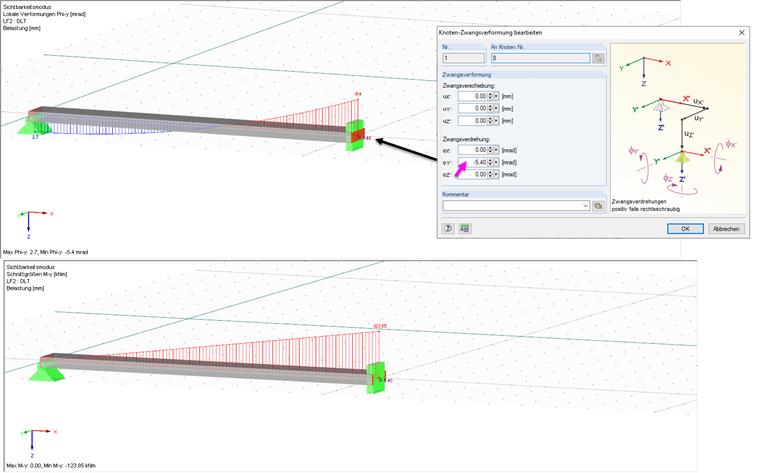

Wird die Anfangsdehnung in einen Lastfall oder eine Lastfallkombination übernommen, der ein anderes statisches System zugrunde liegt, so können sich zusätzliche Schnittgrößen infolge der verhinderten Verformung ergeben (Zwang). Im Beispiel (Bild 02) wird die Anfangsdehnung von zwei aufeinanderfolgenden Einfeldträgern auf einen Durchlaufträger übertragen. Die Verformung an der Zwischenstütze ist verhindert und es bildet sich ein Moment aus (Bild 03). Die Größe des entstehenden Moments lässt sich nachvollziehen indem man das System freischneidet und die verhinderte Verformung als Zwangsverformung auf Lastseite ansetzt.

Schlüsselwörter

Anfangsdehnung Zwang Bauzustände Systemänderung
