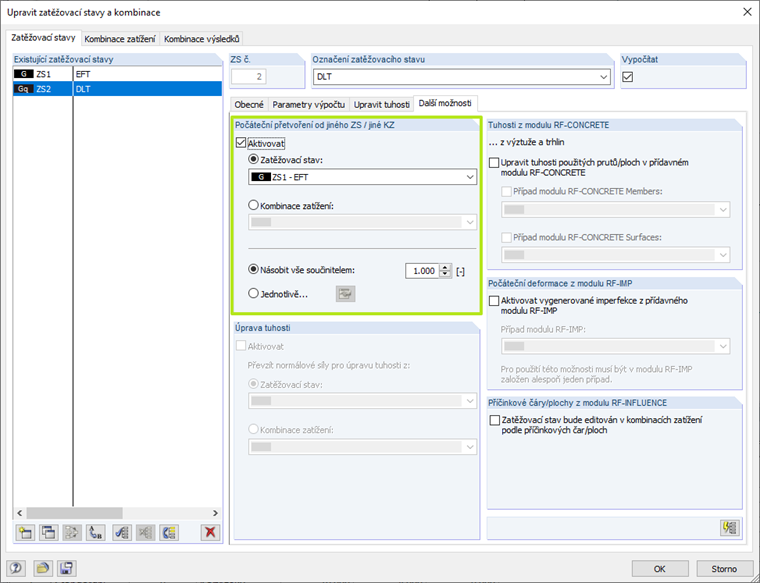

Pro počáteční přetvoření z jiné funkce LC / KO nedokážu sledovat vnitřní síly. Jak je tato funkce interně znázorněna?

Odpověď

Funkce přenáší deformaci z jednoho ZS nebo ZS do druhé ZS nebo jiné ZS. Vnitřní síly a napětí se přenáší.

Pokud je zatěžovací stav nebo kombinace zatížení založeny na stejném konstrukčním systému, neměly by nastat žádné významné vnitřní síly. Rozdělení KP v konstrukci může mít vliv a v případě potřeby je třeba zkontrolovat.

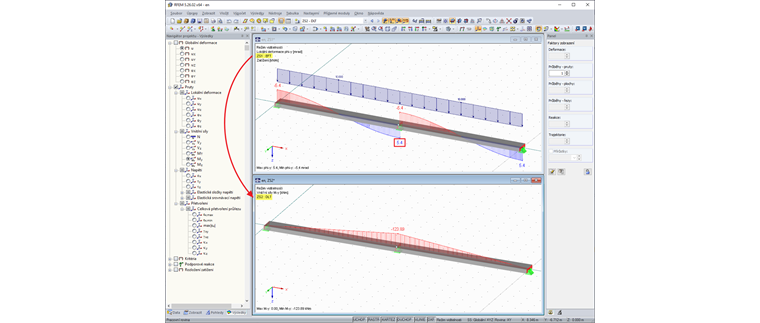

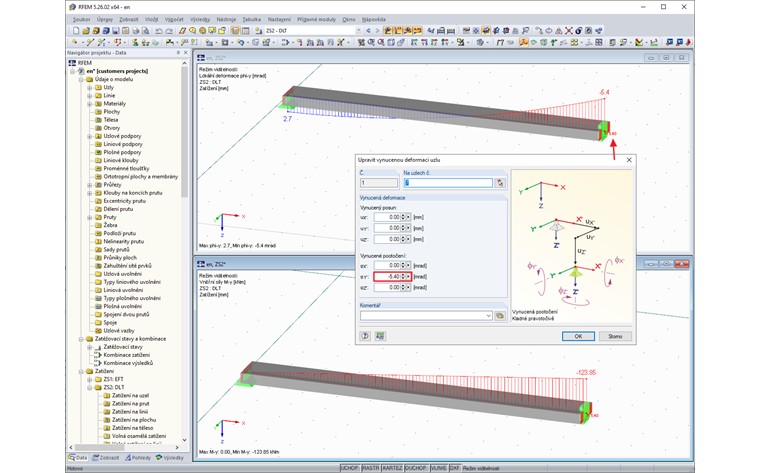

Pokud se počáteční přetvoření přenese do zatěžovacího stavu nebo kombinace zatížení, která je založena na jiném konstrukčním systému, mohou v důsledku zabránění deformace (vynucené přetvoření) vznikat dodatečné vnitřní síly. V příkladu (Obrázek 02) se počáteční přetvoření dvou po sobě jdoucích nosníků o jediném rozpětí přenese na spojitý nosník. Deformace na mezilehlém sloupu je zabráněno vzniku momentu (obrázek 03). Velikost výsledného momentu je pochopitelná tak, že se zatížením uvolní konstrukce a na straně zatížení se zabrání deformaci jako vynucené deformaci.

Klíčová slova

Počáteční přetvoření Vetknutí Fáze výstavby Modifikace systému
