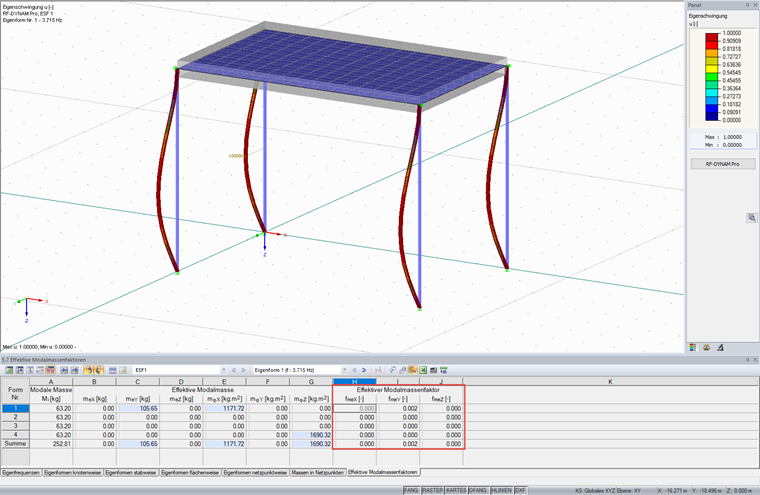

- Você deve reconhecer a partir do gráfico de resultados se as formas próprias locais estão realmente lá. Se as barras ou superfícies individuais têm uma frequência natural muito baixa, estas ocorrem primeiro.
- No caso de incluir estes vetores próprios locais no cálculo, deve aumentar o número de formas próprias a serem calculadas.
- Se as formas próprias locais ocorrem em superfícies, as massas das superfícies afetadas podem ser desprezadas. Este recurso é descrito neste artigo técnico.
- No caso de formas locais em barras, é recomendado desativar a divisão da malha de EF nas barras.
Pergunta
Ao calcular formas próprias no RF-/DYNAM Pro, obtenho fatores de massa modais efetivos que são todos aproximadamente 0. Porquê?
Pode utilizar a opção "Malha independente preferível" nas configurações da malha de EF para criar uma malha de EF independente entre si para os objetos integrados. Isto permite gerar uma malha de EF significativamente mais detalhada e precisa para objetos individuais que são integrados entre si.
No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
No RFEM 6 e no RSTAB 9, tem a opção de inserir "Objetos visuais" como objetos auxiliares. Pode importar os formatos de ficheiro 3ds, stl e obj.
Estes objetos permitem criar uma melhor referência às dimensões.
Tem secções individuais dos pilares e geometrias de paredes angulares e necessita de uma verificação ao punçoamento para as mesmas?
Não tem qualquer problema. No RFEM 6, é possível realizar verificações ao punçoamento não apenas para secções retangulares e circulares, mas também para qualquer forma de secção.
