- Debe reconocer en el gráfico de resultados si las formas del modo local están realmente ahí. Si las barras o superficies individuales tienen una frecuencia natural muy baja, estas ocurren primero.
- En el caso de incluir estos vectores propios locales en el cálculo de todos modos, debe aumentar el número de formas del modo a calcular.
- Si las formas del modo local ocurren en superficies, se pueden omitir las masas de las superficies afectadas. Esta característica se describe en este artículo técnico.
- En el caso de las formas del modo local en las barras, se recomienda desactivar la división de la malla de elementos finitos en las barras.
Pregunta

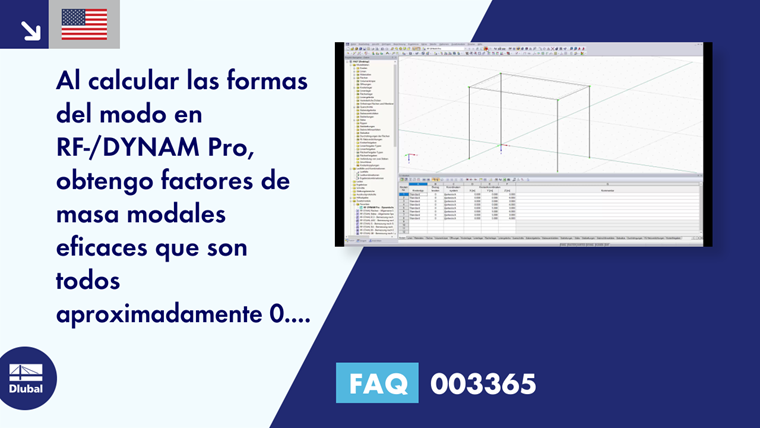

Al calcular las formas del modo en RF-/DYNAM Pro, obtengo factores de masa modales eficaces que son todos aproximadamente 0. ¿Por qué?
¿Tiene secciones de pilares individuales o geometrías de muros angulares y necesita un cálculo de la resistencia a punzonamiento para ellos?
No hay ningún problema. En RFEM 6, puede realizar el cálculo de la resistencia a punzonamiento no solo para secciones rectangulares y circulares, sino también para cualquier forma de sección.
Para un análisis del espectro de respuesta de modelos de edificios, puede mostrar los coeficientes de sensibilidad para las direcciones horizontales por planta.
Estas cifras clave le permiten interpretar la sensibilidad a efectos de estabilidad.
El factor de relevancia modal (MRF) puede ayudarle a evaluar en qué medida los elementos específicos participan en la deformada de un modo. El cálculo se basa en la energía de deformación elástica relativa de cada barra individual.
El MRF se puede usar para distinguir entre las deformadas de los modos local y global. Si varias barras individuales muestran un MRF significativo (por ejemplo, > 20 %), es muy probable que la inestabilidad de toda la estructura o una subestructura sea inestable. Por otro lado, si la suma de todos los MRF para un modo propio es de alrededor del 100%, se puede esperar un fenómeno de estabilidad local (por ejemplo, el pandeo de una sola barra).
Además, el MRF se puede usar para determinar las cargas críticas y las longitudes de pandeo equivalentes de ciertas barras (por ejemplo, para el cálculo de estabilidad). Las deformadas de los modos para las cuales una barra específica tiene valores MRF pequeños (por ejemplo, < 20 %) se pueden omitir en este contexto.
El MRF se muestra por deformada de modo en la tabla de resultados en Análisis de estabilidad → Resultados por barras → Longitudes eficaces y cargas críticas.
Puede usar el componente "Corte de placa" para cortar placas (por ejemplo, chapas de refuerzo, chapas de soporte, etc.). Hay varios métodos de corte disponibles:
- Plano: El corte se realiza en la superficie más cercana a la placa de referencia.
- Superficie: Solo se cortan las partes de intersección de las placas.
- Cuadro delimitador: La dimensión más externa que consiste en el ancho y la altura se corta de la placa como un rectángulo.
- Envolvente convexa: La envolvente exterior de la sección se usa para el corte de la placa. Si hay redondeos en los nudos de las esquinas de la sección, el corte se adapta a ellos.
