- Z grafického zobrazení výsledků by mělo být zřejmé, zda lokální tvary skutečně existují. Pokud mají jednotlivé pruty nebo plochy velmi nízkou vlastní frekvenci, pak se vyskytnou nejdříve.
- V případě, že tyto lokální vlastní vektory do výpočtu nějak zahrneme, je třeba zvýšit počet vlastních tvarů, které se mají vypočítat.
- Pokud se na plochách vyskytují lokální vlastní tvary, lze hmoty dotčených ploch zanedbat. Tato funkce je popsána v tomto odborném článku.
- V případě lokálních vlastních tvarů na prutech se doporučuje deaktivovat dělení sítě konečných prvků na prutech.
Dotaz

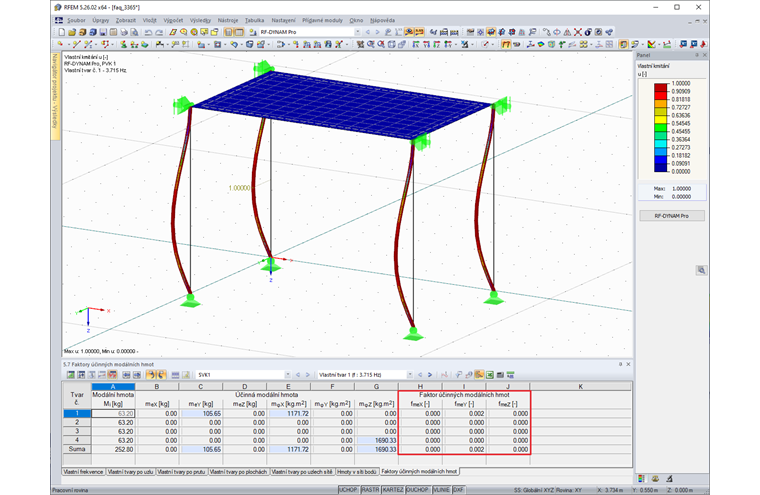

Při výpočtu vlastních tvarů v modulu RF-/DYNAM Pro dostávám efektivní modální hmotové součinitele, které jsou přibližně 0. Proč?
Pomocí volby "Nezávislá síť preferována" v nastavení sítě KP můžete vytvořit síť konečných prvků pro integrované objekty, které jsou na sobě nezávislé. To umožňuje vytvořit výrazně podrobnější a přesnější síť konečných prvků pro jednotlivé objekty, které jsou vzájemně integrovány.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
V programech RFEM 6 a RSTAB 9 máte možnost vkládat "Vizuální objekty" jako pomocné objekty. Můžete přitom importovat soubory ve formátech 3ds, stl a obj.
Tyto objekty umožňují lépe pochopit a představit si rozměry konstrukce.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
