J'obtiens des facteurs de masse modale efficaces tous proches de 0 au terme du calcul des modes propres avec RF-/DYNAM Pro. Pourquoi ?

Réponse

De nombreuses causes peuvent être à l'origine de petits facteurs de masse modale efficaces. Ce phénomène survient souvent sur les grandes structures. Dans la plupart des cas, seuls les modes propres locaux sont présents. Nous vous proposons la solution suivante :

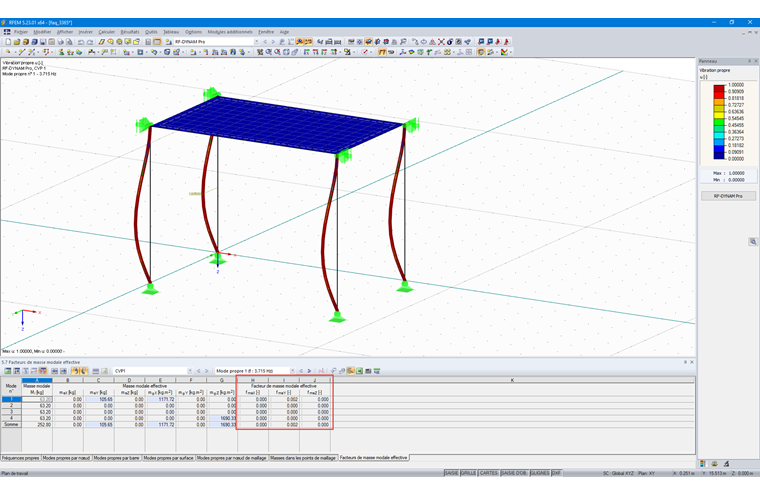

  • Le graphique des résultats permet de vérifier s'il s'agit réellement de modes propres locaux. Si des barres ou surfaces individuelles ont une fréquence propre très basse, elles apparaissent les premières.
  • Si vous souhaitez inclure ces modes propres locaux dans le calcul, vous devez augmenter le nombre de modes propres à calculer.
  • Si des modes propres locaux apparaissent sur des surfaces, les masses des surfaces concernées peuvent être négligées. Cette opération est décrite dans cet article de notre Base de connaissance.
  • En cas de modes propres locaux sur des barres, il est recommandé de désactiver la division du maillage EF sur les barres.
Si toutes ces recommandations ont été suivies, seuls les modes propres globaux de la structure doivent être activés, ce qui se traduit par une masse élevée.

Mots-clés

Masse modale efficace Facteur de masse modale Mode propre Analyses dynamiques Dimensions
