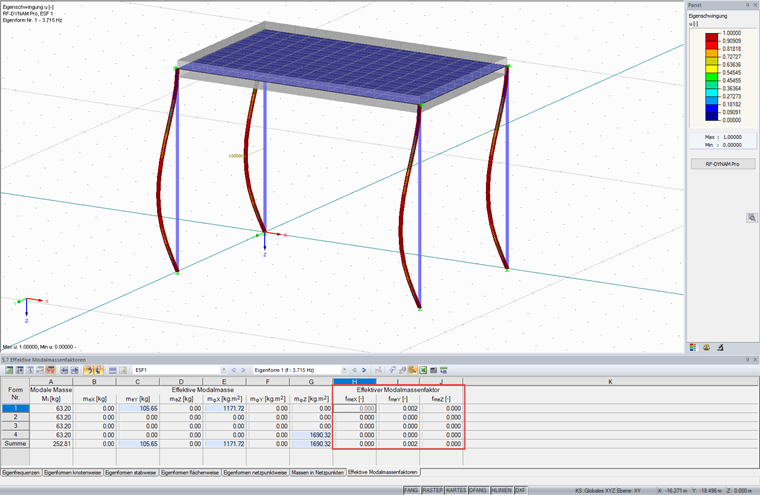

- Dovresti riconoscere dal grafico dei risultati se le forme in modalità locale sono davvero presenti. Se le singole aste o superfici hanno una frequenza naturale molto bassa, queste si verificano per prime.
- Nel caso in cui si includano comunque questi autovettori locali nel calcolo, si dovrebbe aumentare il numero di forme modali da calcolare.
- Se le forme modali locali si verificano sulle superfici, le masse delle superfici interessate possono essere trascurate. Questa funzione è descritta in questo articolo tecnico.
- Nel caso di sagome modali sulle aste, si consiglia di disattivare la divisione mesh EF sulle aste.
Domanda
Quando si calcolano le forme modali in RF-/DYNAM Pro, ottengo fattori di massa modale efficaci che sono tutti circa 0. Perché?
