Resposta:
Se os banzos não forem contínuos e as diagonais forem fixadas aos banzos, pode ser necessária a introdução de uma barra intermédia.

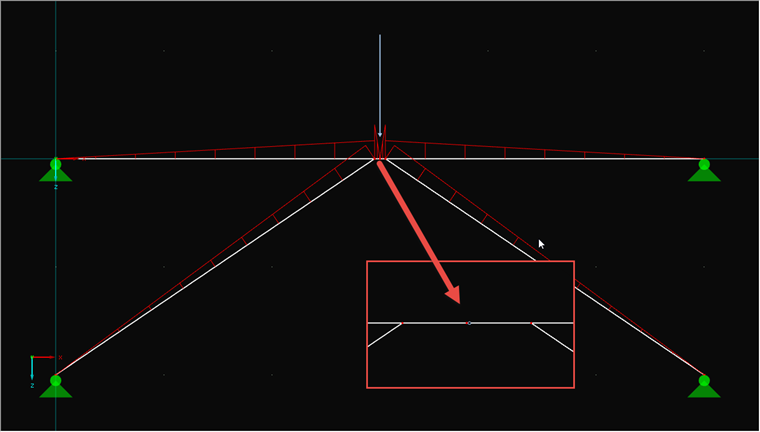

In Abbildung 1 wird ein System dargestellt, bei dem der Gurt nicht durchläuft, aber die Diagonalen steif mit dem Gurt verbunden sind. Um die Momente der Diagonalen an den Gurt übertragen zu können, muss die Diagonale vor dem Stoß im Gurt ankommen, da sonst das Moment der Diagonale in den gegenüberliegenden Stab übertragen wird (siehe Abbildung 2).

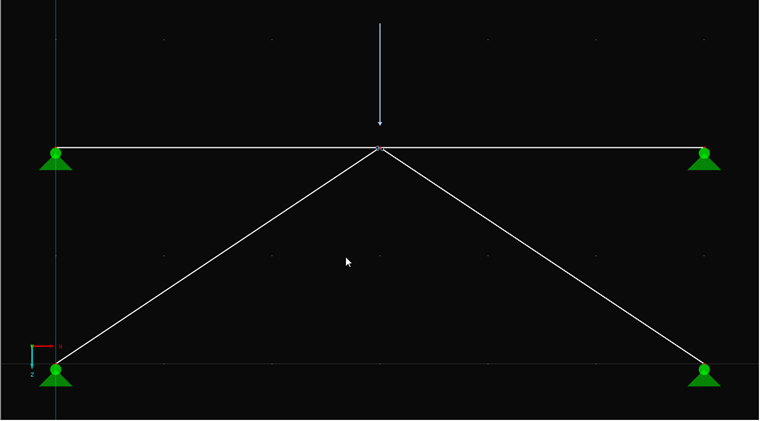

Falls die Diagonalen auch gelenkig angeschlossen werden, kann auf den Zwischenstab verzichtet werden. Hier ist nur zu beachten, dass mindestens ein Stab nicht gelenkig angeschlossen wird, damit der Anschlussknoten nicht frei drehbar ist (siehe Abb. 3)
Falls eine Vertikale verwendet wird, muss diese entweder an einem der beiden Gurte angeschlossen oder zwischen beiden Gurten sein. In beiden Fällen bietet sich das Modell aus Abbildung 1 und muss entsprechend modifiziert werden. Abbildung 4 zeigt das Modell mit einer Vertikalen zwischen den Gurten und Abbildung 5 die Variante mit der Vertikalen am rechten Gurt.
