Se le ali non sono continue e le diagonali sono fissate alle ali, potrebbe essere necessario inserire un'asta intermedia.

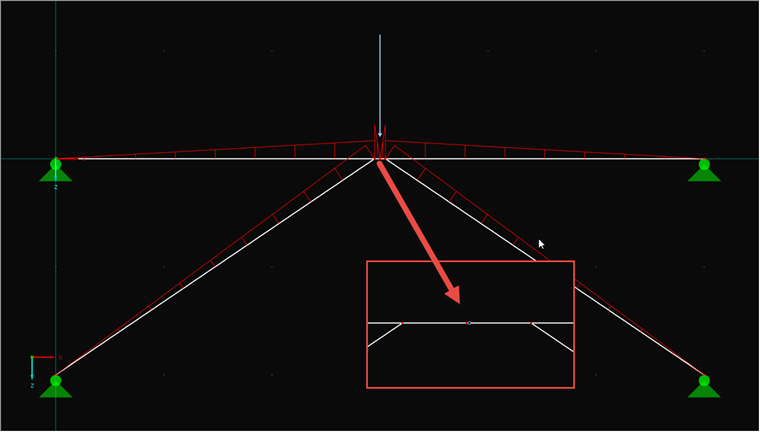

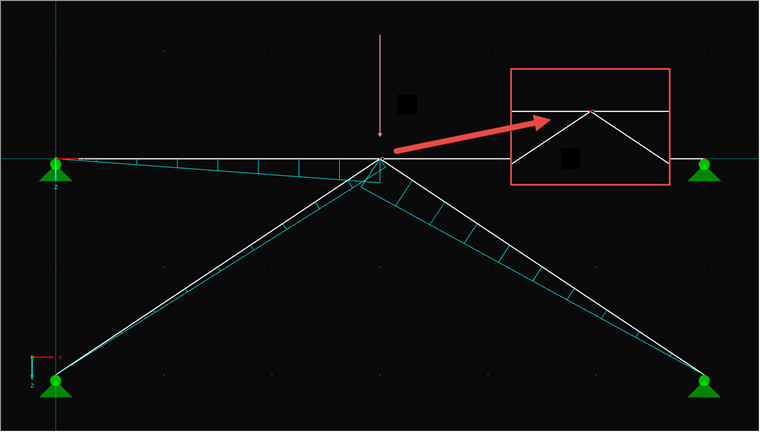

L'immagine 01 mostra un sistema strutturale in cui l'ala non è continua, ma le diagonali sono rigidamente collegate all'ala. Per trasferire i momenti delle diagonali all'ala, la diagonale deve raggiungere l'ala prima del giunto, altrimenti il momento della diagonale sarà trasferito all'asta opposta (vedi Figura 02).

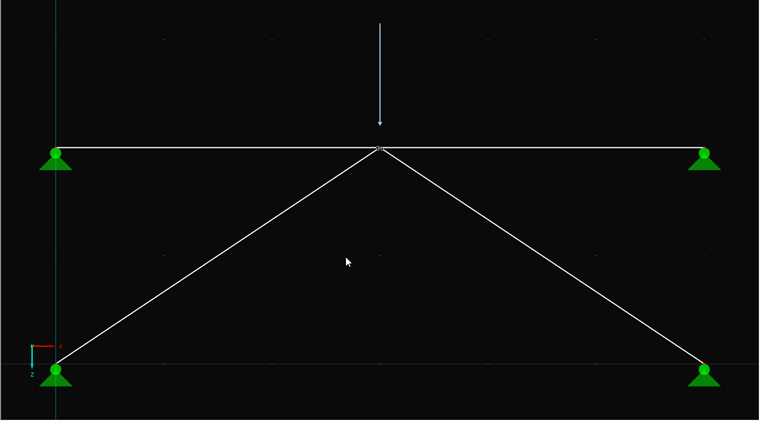

Nel caso in cui le diagonali siano collegate anche da cerniere, è possibile rinunciare all'asta intermedia. Si prega di notare che almeno un'asta non sarà incernierata per impedire al nodo di collegamento di ruotare liberamente (vedere l'immagine 03).

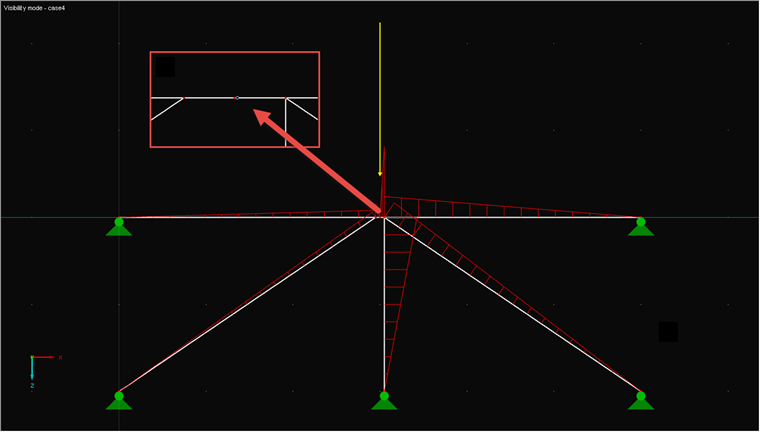

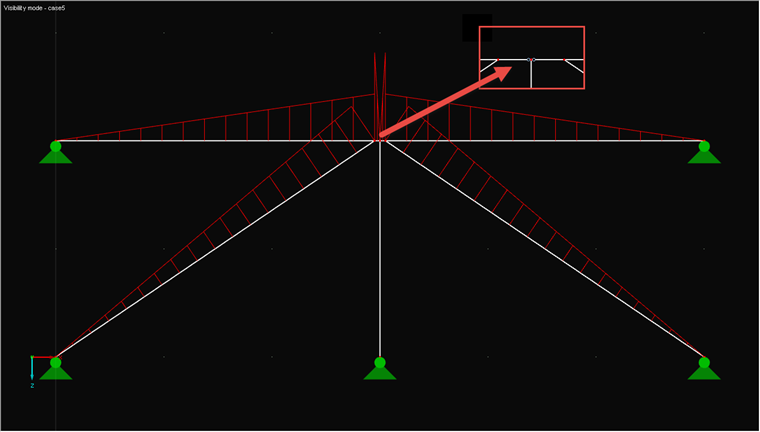

Se si utilizza una verticale, questa deve essere collegata su una delle due ali o tra entrambe le ali. In entrambi i casi, emerge il modello dall'immagine 01 e deve essere modificato di conseguenza. L'immagine 04 mostra il modello con la verticale tra le ali e l'immagine 05 mostra il modello con la verticale sull'ala destra.
