El ala superior e inferior deben estar apoyados en el pilar, pero las barras verticales y diagonales están conectadas a las alas.
¿Cómo coloco las articulaciones?

Respuesta

Si las alas no son continuas y las diagonales están fijadas a las mismas, puede que sea necesario insertar una barra intermedia.

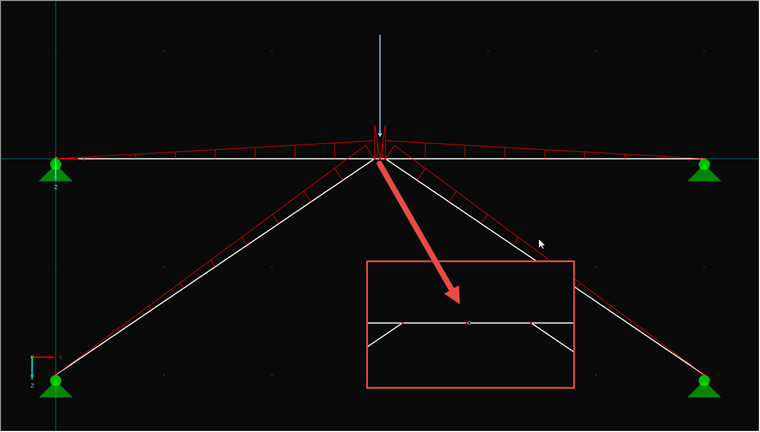

La figura 01 muestra un sistema donde el ala no es contínua pero las diagonales están conectadas rígidamente a la misma. Para transferir los momentos diagonales al ala, la barra diagonal debe llegar a la misma antes del impacto, de lo contrario el momento de la barra diagonal se va a transferir a la barra opuesta (ver figura 02).

Si las barras diagonales también están conectadas por articulaciones, puede prescindir de la barra intermedia. Tenga en cuenta que al menos una barra no está articulada para que el nudo de conexión no gire libremente (ver figura 03).

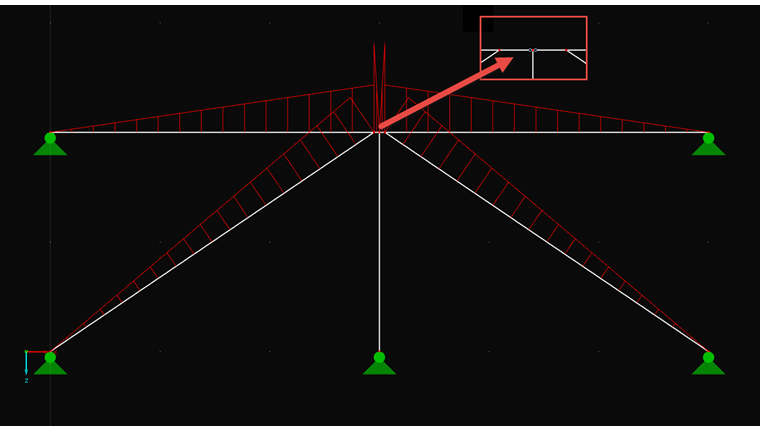

Si se utiliza una barra vertical, se debe conectar o bien a una de las dos alas o entre las mismas. En ambos casos, el modelo de la figura 01 es adecuado y se debe modificar en consecuencia. La figura 04 muestra el modelo con una barra vertical entre las alas y la figura 05 muestra la variante con la barra vertical en el ala derecha.
