上部和下部翼缘必须通过柱子连接,但是在翼缘上有垂直线和对角线。

如何布置铰链?

回答

如果法兰不连续并且对角线固定在法兰上,则可能需要输入中间构件。

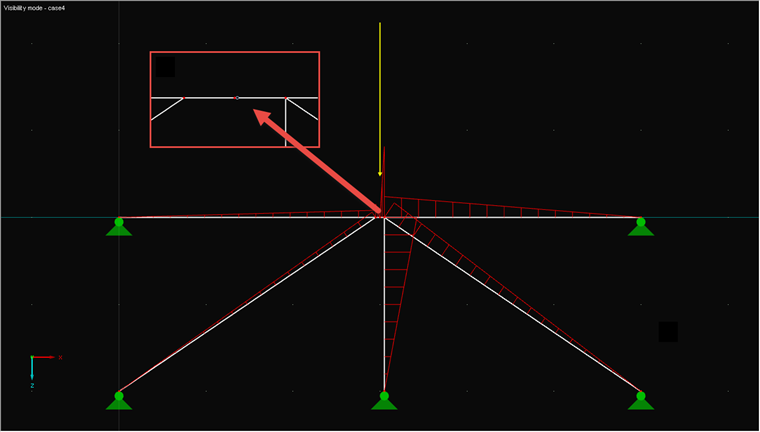

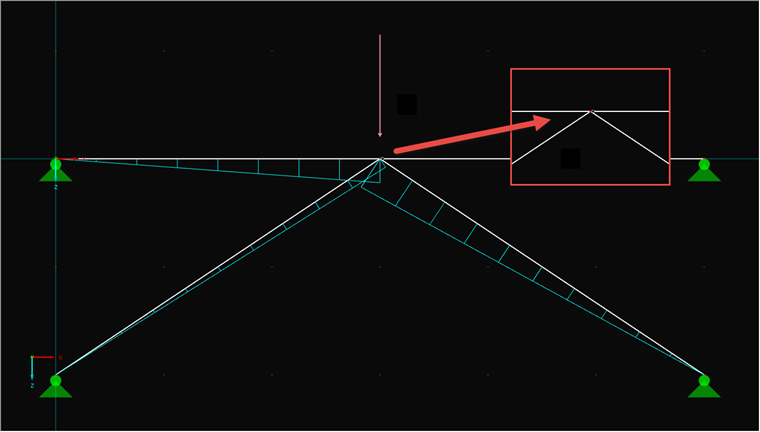

图1显示了一个结构体系,其中法兰不是连续的,但是对角线刚性连接到法兰上。 为了将对角线的弯矩传递到翼缘上,必须在连接节点之前将对角线的弯矩传递到翼缘上,否则对角线的弯矩将传递到对面的杆件上(见图02)。

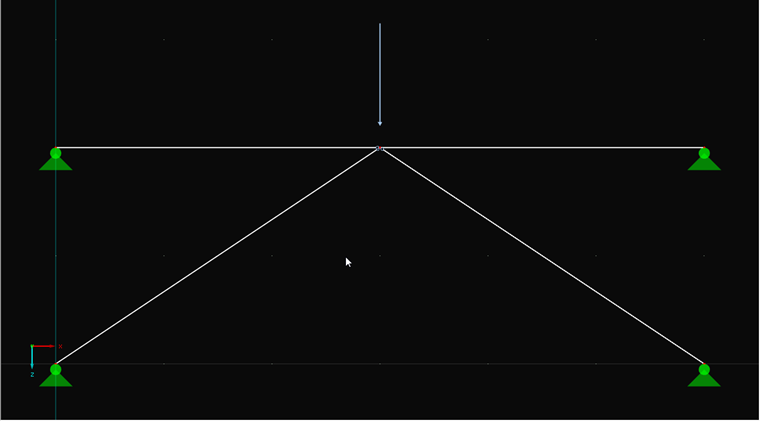

如果对角线也通过铰链连接,则可以放弃中间构件。 请注意,为了防止连接节点自由旋转,至少不会铰接一个构件(见图03)。

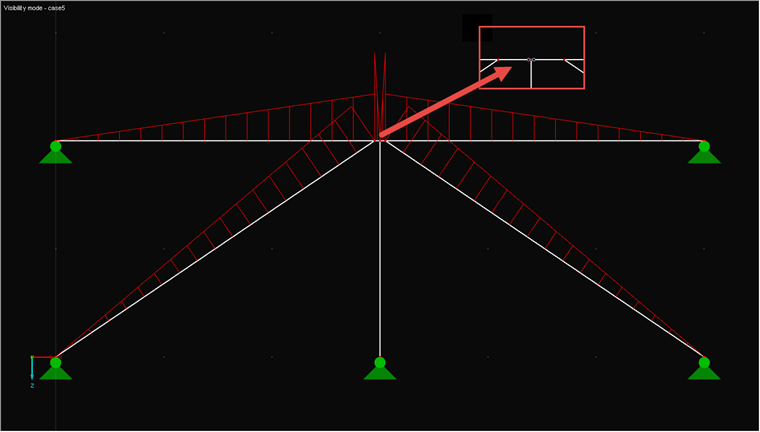

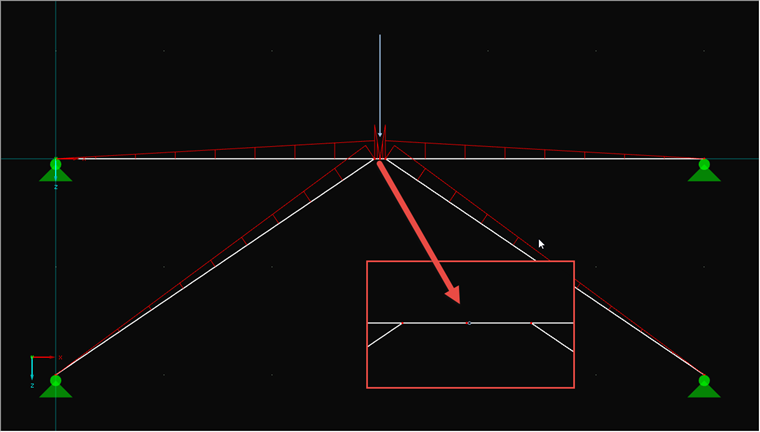

如果使用垂直,则必须将其连接在两个法兰之一上或者在两个法兰之间。 在这两种情况下,都会出现图1中的模型,并且必须进行相应的修改。 图04显示的是在两个翼缘之间的垂直方向的模型,图05显示的是在一个右翼缘的垂直方向的模型。
