Resposta:

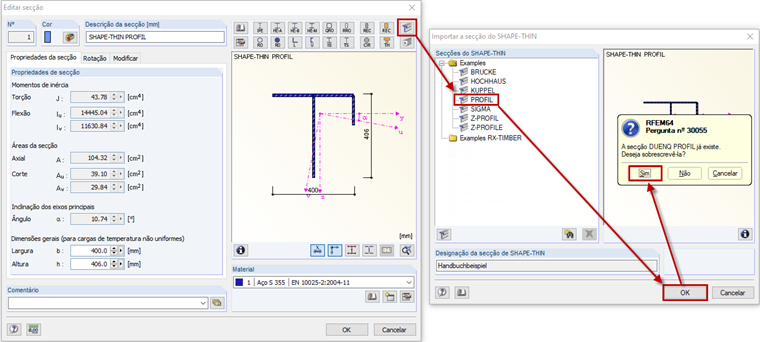

É necessário importar novamente a secção modificada para o RFEM/RSTAB. Para o fazer, clique no botão "Importar secção do programa SHAPE-THIN" na caixa de diálogo "Editar secção" e selecione a secção SHAPE-THIN modificada. Clique em "Sim" para confirmar a pergunta relativa à substituição da secção (Figura 01).
Pergunta
Importei uma secção SHAPE-THIN no RFEM/RSTAB. Como é que atualizo a secção no RFEM/RSTAB se a secção foi alterada no programa SHAPE‑THIN?
