Risposta:

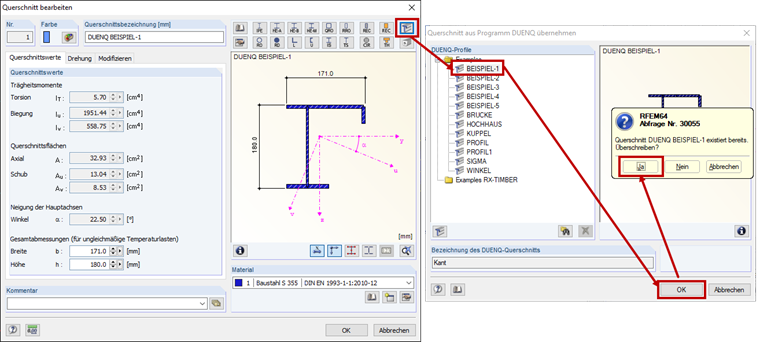

È necessario importare di nuovo la sezione trasversale modificata in RFEM/RSTAB. Per fare ciò, fare clic sul pulsante "Importa sezione trasversale dal programma SHAPE ‑ THIN" nella finestra di dialogo "Modifica sezione trasversale" e selezionare la sezione trasversale SHAPE-THIN modificata. Fare clic su "Sì" per confermare la query sulla sovrascrittura della sezione trasversale (Figura 01).
Domanda
Ho importato una sezione trasversale SHAPE-THIN in RFEM/RSTAB. Come posso aggiornare la sezione trasversale in RFEM/RSTAB se la sezione trasversale è stata modificata nel programma SHAPE-THIN?
