Resposta:
A definição por defeito de elementos de superfície assume um comportamento de material isotrópico. A carga tenta chegar aos apoios o mais rapidamente possível. A rigidez dos elementos também contribui neste caso.
Para placas, o comportamento estrutural ou a transferência de carga representa-se e compreende-se melhor com a trajetória dos momentos principais αb. Para elementos de parede, é necessário considerar as trajetórias das forças axiais principais αm.
Neste exemplo, a transferência de carga não é aplicada paralela às bordas da placa livres, mas quase perpendicular aos apoios, pois este é o caminho mais curto da transferência de carga.
Nos cantos obtusos do sistema, a área de absorção de carga é maior do que no centro dos apoios, corresponde a um ponto de singularidade e, como tal, tem elevados valores de pico.
Para forçar o sistema a transferir a carga de forma paralela para as bordas da placa livres, o seguinte procedimento é o mais rápido:
Definição de uma placa ortotrópica. Recomenda-se a utilização do tipo ortotrópico "Espessura efetiva". A espessura real da placa é especificada na direção do apoio Espessura e uma espessura muito pequena (por exemplo 1 mm) no efeito de carga secundário.

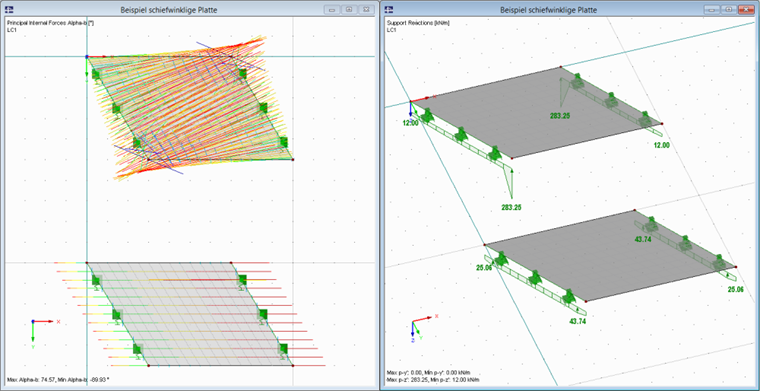

O segundo gráfico mostra a diferença entre os dois modelos.
